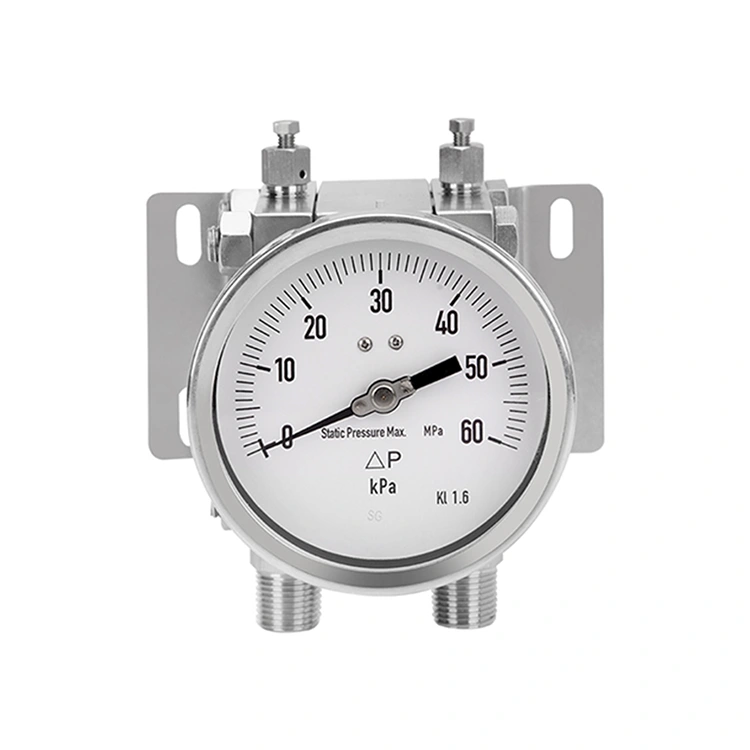

All Metal Media Chamber cung cấp khả năng chống ăn mòn và điều kiện áp suất cao vượt trội, khiến nó trở nên lý tưởng cho nhiều ứng dụng quy trình. Đồng hồ đo chênh lệch áp suất đo chính xác sự chênh lệch áp suất giữa hai điểm, cung cấp số đọc chính xác rất quan trọng cho việc kiểm soát và giám sát quá trình.
Với Model DP73, bạn sẽ có được giải pháp linh hoạt và đáng tin cậy, đáp ứng các tiêu chuẩn cao của ngành công nghiệp chế biến. Cấu trúc hoàn toàn bằng kim loại của nó đảm bảo hiệu suất lâu dài, trong khi khả năng đo chính xác của nó mang lại độ chính xác mà bạn cần để duy trì các điều kiện quy trình tối ưu.
Cho dù bạn làm trong ngành hóa chất, hóa dầu, dược phẩm hay thực phẩm và đồ uống, Đồng hồ đo áp suất vi sai buồng truyền thông hoàn toàn bằng kim loại của chúng tôi, Model DP73, là đối tác đáng tin cậy của bạn để kiểm soát và giám sát quy trình. Hãy tin tưởng chúng tôi về chất lượng, độ tin cậy và độ chính xác trong các ứng dụng xử lý của bạn.
● Đối với môi trường ăn mòn dạng khí và lỏng không có độ nhớt hoặc kết tinh cao, kể cả trong môi trường ăn mòn
● Giám sát và điều khiển máy bơm
● Giám sát bộ lọc
● Đo mức trên bình kín
● Phạm vi đo chênh lệch áp suất từ -1 … +30 bar [-14,5 ... 435 psi] đến 0 ... 40 bar [0 ... 580 psi]
● Áp suất làm việc cao (áp suất tĩnh) và độ an toàn quá tải cao, có thể lựa chọn 40 bar [580 psi], 100 bar [1.450 psi], 250 bar [3.625 psi], 400 bar [5.800 psi] và 650 bar [9.425 psi]
● Chất lỏng truyền động trong buồng đo làm giảm chỉ báo trong trường hợp tốc độ áp suất thay đổi cao
● Model DP73M: Phiên bản Monel

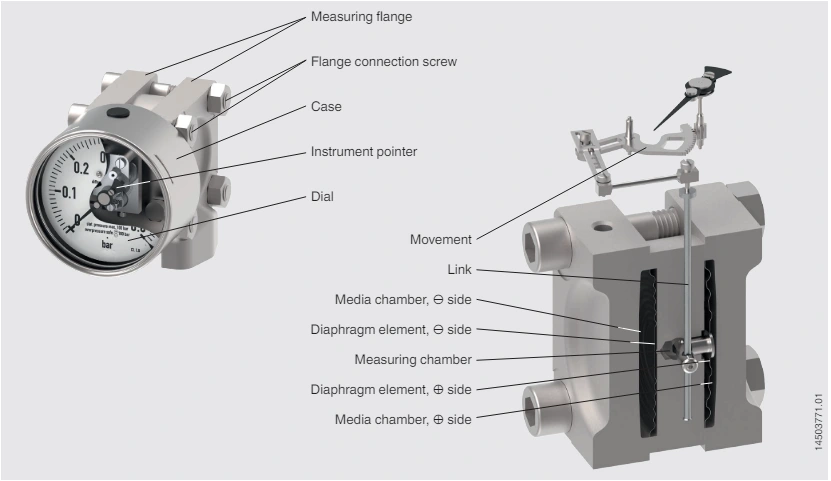

■ Áp suất p1 và p2 tác dụng lên các cạnh ⊕ và ⊖ của buồng đo.
■ Buồng truyền thông được ngăn cách với buồng đo chứa đầy chất lỏng truyền động bằng mỗi phần tử màng ngăn.
■ Sự chênh lệch áp suất giữa bên ⊕ và ⊖ làm lệch màng ngăn của bên ⊕ và dịch chuyển chất lỏng truyền động.
■ Độ lệch được truyền tới chuyển động thông qua liên kết.
■ Chuyển động chuyển đổi độ lệch thành chuyển động quay con trỏ. An toàn quá tải Thông qua các điểm tiếp nhận tải có chỗ tựa bằng kim loại cho các bộ phận màng ngăn, thiết bị có thể chịu được áp suất làm việc cực cao với mức áp suất PN 40 ... PN 650 (40 ... 650 bar [580 ... 9,425 psi] ).
Tiêu chuẩn
|
Thiết kế
|
EN837-3 Đồng hồ đo áp suất màng và viên nang, kích thước, đo lường, yêu cầu và thử nghiệm
TỪ 16003 Dụng cụ đo áp suất chênh lệch áp suất |
|
Kích thước danh nghĩa (mm) |
100,160 |
|
Cửa sổ |
Kính an toàn nhiều lớp |
|
Vị trí kết nối |
Gắn dưới (xuyên tâm) Các vị trí kết nối khác theo yêu cầu |
|
Trường hợp
|
Thiết kế Mức độ an toàn “S1” theo EN 837-1: Với thiết bị xả khí
Vật liệu Thép không gỉ 1.4404 (316L) Thép không gỉ 1.4571 (316Ti) |
|
điền trường hợp
|
■ Không có ■ Hỗn hợp glycerin-nước ■ Dầu silicon Dụng cụ có vỏ nạp có van bù vào vỏ thông hơi. |
|
Thông gió của buồng truyền thông
|
Khoảng cách ≤ 0,25 bar [3,63 psi] Có lỗ thông hơi
Khoảng cách > 0,25 bar [3,63 psi] ■ Không có ■ Có lỗ thông hơi |
| Sự chuyển động |
Thép không gỉ |
|
yếu tố đo lường |
Loại phần tử đo 2 phần tử màng với chất lỏng truyền động |
|
Vật liệu |
Phần tử màng Khoảng cách ≤ 0,25 bar [3,63 psi] ■ Thép không gỉ 316L ■ Hastelloy C276
Khoảng cách > 0,25 bar [3,63 psi] ■ Thép không gỉ 316L/Hợp kim NiCr (Inconel) ■ Hastelloy C276 |
|
Thông số kỹ thuật chính xác |
Lớp chính xác ■ 1.6 ■ 2,5 ■ 1.0 (yêu cầu kiểm tra ứng dụng) |
|
Cài đặt điểm 0 |
Dụng cụ có hộp đựng ■ Không có ■ Cài đặt bên ngoài
Dụng cụ không có hộp đựng ■ Không có ■ Cài đặt bằng con trỏ có thể điều chỉnh |
|

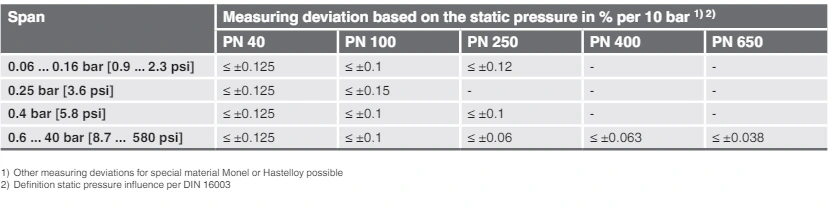

Ảnh hưởng của áp suất tĩnh |
Tùy thuộc vào phạm vi quy mô và đánh giá áp suất |
|
Lỗi nhiệt độ |
Về độ lệch so với các điều kiện tham chiếu tại hệ thống đo: ≤ ±0,5 % trên 10 °C [≤ ±0,5 % trên 18 °F] của giá trị toàn thang đo |
|
Điều kiện tham khảo |
Nhiệt độ môi trường xung quanh +20 °C (+68 °F] |
Ảnh hưởng của áp suất tĩnh

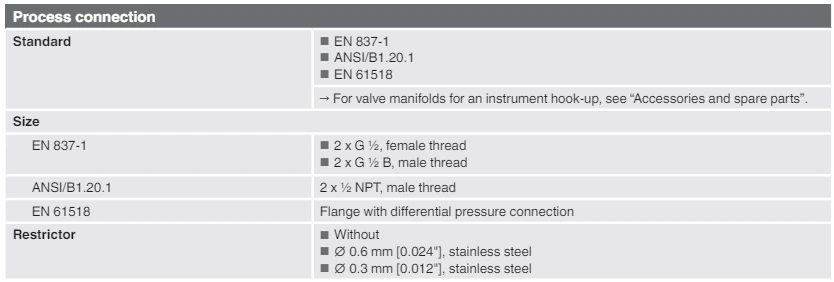

Kết nối quá trình khác theo yêu cầu
|

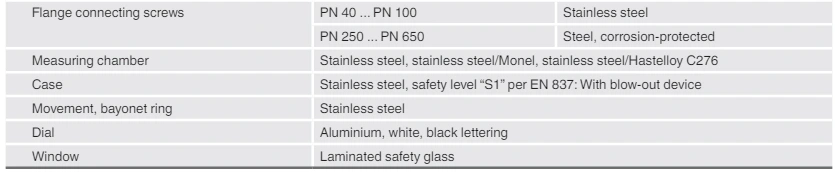

Vật liệu
|
Đo mặt bích với kết nối quá trình ■ Thép không gỉ 316L ■ Hastelloy C276 |
|
Niêm phong |
FPM/FKM |
|
Thông gió của buồng truyền thông |
■ Thép không gỉ 316L ■ Hastelloy C276 |
|
Phần tử màng |
■ Thép không gỉ 316L ■ Hastelloy C276 |
Chất liệu (tiếp xúc với môi trường)
Các phiên bản khác
■ Không chứa dầu mỡ
■ Dùng cho oxy, không dầu mỡ
■ Đối với hydro
■ Không chứa silicone
■ Theo NACE MR 0175 / ISO 15156, sử dụng trong môi trường chứa H₂S trong sản xuất dầu khí
■ Theo NACE 2) MR 0103 / ISO 17945, kim loại có khả năng chống nứt do ứng suất sunfua
■ Với thiết bị chống cháy nổ trước thể tích 3) để kết nối với vùng 0 (EPL Ga)
■ Đồng hồ đo chênh áp có tiếp điểm công tắc, độ an toàn quá tải cao,
■ Đồng hồ đo chênh áp có tín hiệu điện ra, độ an toàn quá tải cao
