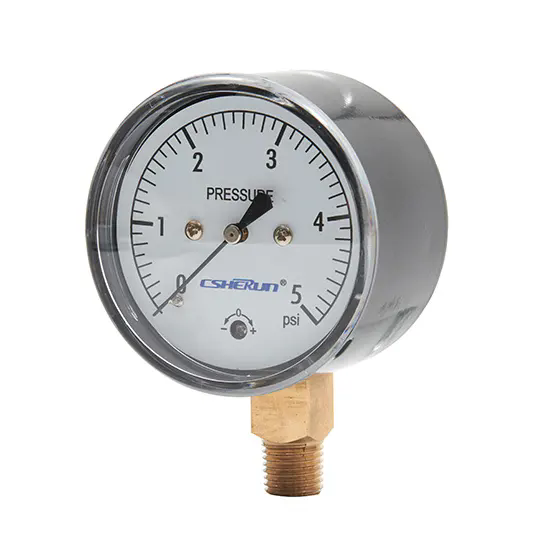

A Đồng hồ đo áp suất viên nanglà một thiết bị chính xác được thiết kế để đo phạm vi áp suất thấp với độ nhạy và độ ổn định cao. Nó được sử dụng rộng rãi trong các ngành công nghiệp như HVAC, thiết bị y tế, giám sát môi trường, điều tiết khí và hệ thống phòng thí nghiệm, nơi việc đo áp suất thấp chính xác là rất quan trọng. Bài viết này cung cấp giải thích toàn diện về cách hoạt động của đồng hồ đo áp suất dạng viên nang, các thành phần cấu trúc của nó, kịch bản ứng dụng, tiêu chí lựa chọn và những thách thức chung mà người dùng gặp phải. Các giải thích rõ ràng, các phần có cấu trúc và hướng dẫn thực tế được đưa vào để giúp những người ra quyết định và kỹ sư lựa chọn giải pháp phù hợp cho các yêu cầu cụ thể của họ.
Đồng hồ đo áp suất dạng viên nang là thiết bị đo áp suất cơ học được thiết kế đặc biệt cho môi trường áp suất thấp. Không giống như đồng hồ đo ống Bourdon phù hợp hơn với áp suất trung bình đến cao, đồng hồ đo dạng viên nang vượt trội trong việc đo áp suất thường dưới 600 mbar. Độ nhạy và khả năng lặp lại của chúng khiến chúng không thể thiếu trong các ứng dụng cần phát hiện những biến đổi áp suất nhỏ một cách đáng tin cậy.
Đặc điểm nổi bật của thiết bị này là phần tử viên nang của nó, bao gồm hai màng ngăn dạng sóng mỏng được hàn lại với nhau. Thiết kế này cho phép tăng cường biến dạng đàn hồi ngay cả khi thay đổi áp suất tối thiểu, chuyển thành đầu ra chính xác và dễ đọc.
Hoạt động của máy đo áp suất dạng viên nang dựa trên biến dạng đàn hồi. Khi áp suất tác dụng lên viên nang, thể tích bên trong sẽ thay đổi, khiến màng ngăn giãn nở hoặc co lại. Chuyển động này tỷ lệ thuận với áp suất tác dụng.

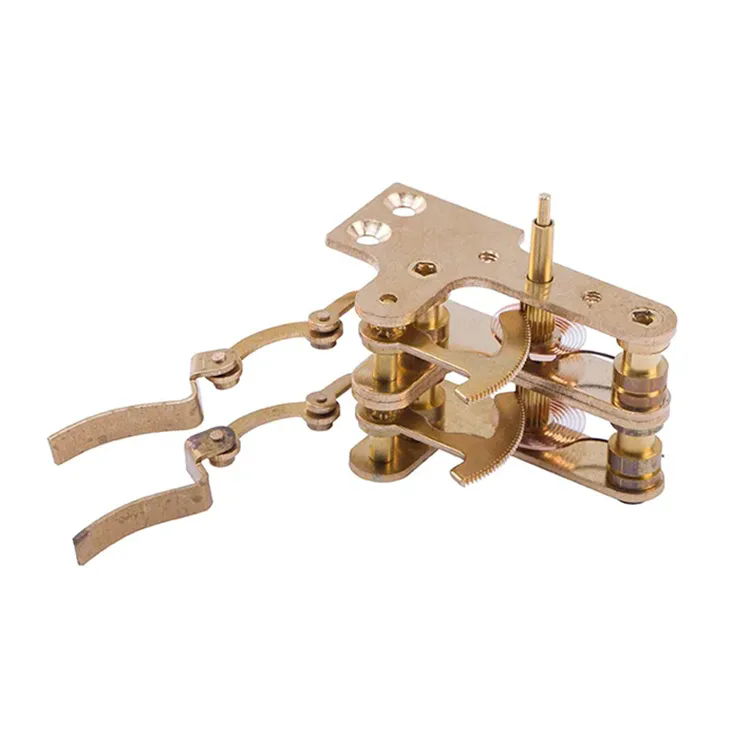

Biến dạng được truyền qua hệ thống liên kết cơ học tới một con trỏ, con trỏ này di chuyển trên mặt số đã được hiệu chỉnh. Vì viên nang phản ứng dễ dàng với những thay đổi áp suất nhỏ nên máy đo có thể hiển thị các giá trị áp suất thấp với độ phân giải tuyệt vời.
Nguyên lý cơ học thuần túy này đảm bảo hiệu suất ổn định mà không cần nguồn điện bên ngoài, giúp đồng hồ đo áp suất dạng viên nang phù hợp để theo dõi liên tục trong thời gian dài.
Đồng hồ đo áp suất dạng viên nang mang lại một số ưu điểm giúp giải quyết trực tiếp các thách thức chung của ngành:
Do độ chính xác và độ tin cậy cao, đồng hồ đo áp suất dạng viên nang được ứng dụng rộng rãi trong:
Việc lựa chọn máy đo áp suất viên nang thích hợp đòi hỏi phải đánh giá cẩn thận các điều kiện vận hành và mục tiêu đo lường. Các yếu tố chính bao gồm:
| tham số | Phạm vi điển hình |
|---|---|
| Phạm vi đo | 0–2,5 mbar đến 0–600 mbar |
| Lớp chính xác | ±1,6% hoặc cao hơn |
| Chất liệu vỏ | thép không gỉ |
| Kết nối quá trình | G1/4, G1/2, NPT |
| Nhiệt độ hoạt động | -20°C đến +60°C |
Người dùng thường gặp phải những thách thức như số đọc không chính xác, độ mỏi cơ học hoặc ảnh hưởng của môi trường. Những vấn đề này có thể được giảm thiểu bằng cách:
Bảo trì định kỳ đảm bảo hiệu suất ổn định và tuổi thọ kéo dài. Việc kiểm tra bằng mắt về độ lệch điểm 0 của con trỏ, độ mòn cơ học hoặc hư hỏng vỏ phải được thực hiện định kỳ. Khoảng thời gian hiệu chuẩn phụ thuộc vào mức độ quan trọng của ứng dụng nhưng thường được khuyến nghị hàng năm cho các hệ thống chính xác.
Phạm vi áp suất nào phù hợp nhất cho máy đo áp suất dạng viên nang?
Đồng hồ đo áp suất dạng viên nang lý tưởng cho phạm vi áp suất rất thấp, thường dưới 600 mbar.
Đồng hồ đo áp suất viên nang có thể đo cả áp suất dương và âm?
Có, nhiều mẫu được thiết kế để đo áp suất chênh lệch, áp suất dương hoặc áp suất chân không.
Đồng hồ đo áp suất dạng viên nang có phù hợp với môi trường ăn mòn không?
Khi được sản xuất bằng vật liệu thích hợp như thép không gỉ, chúng có thể được sử dụng với các loại khí ăn mòn nhẹ.
Hiểu cách thức hoạt động của Đồng hồ đo áp suất dạng viên nang và cách chọn đúng mẫu là điều cần thiết để đạt được phép đo áp suất thấp chính xác và đáng tin cậy. Với việc lựa chọn, lắp đặt và bảo trì phù hợp, các thiết bị này mang lại sự ổn định lâu dài và hiệu suất đáng tin cậy trên nhiều ứng dụng.
CSHERUNcung cấp một loạt các giải pháp đo áp suất viên nang được thiết kế để đảm bảo độ chính xác, độ bền và chất lượng ổn định. Để biết thông số kỹ thuật chi tiết hoặc hỗ trợ tùy chỉnh, vui lòngliên hệ với chúng tôiđể thảo luận về các yêu cầu ứng dụng của bạn và nhận được sự hỗ trợ chuyên nghiệp.
