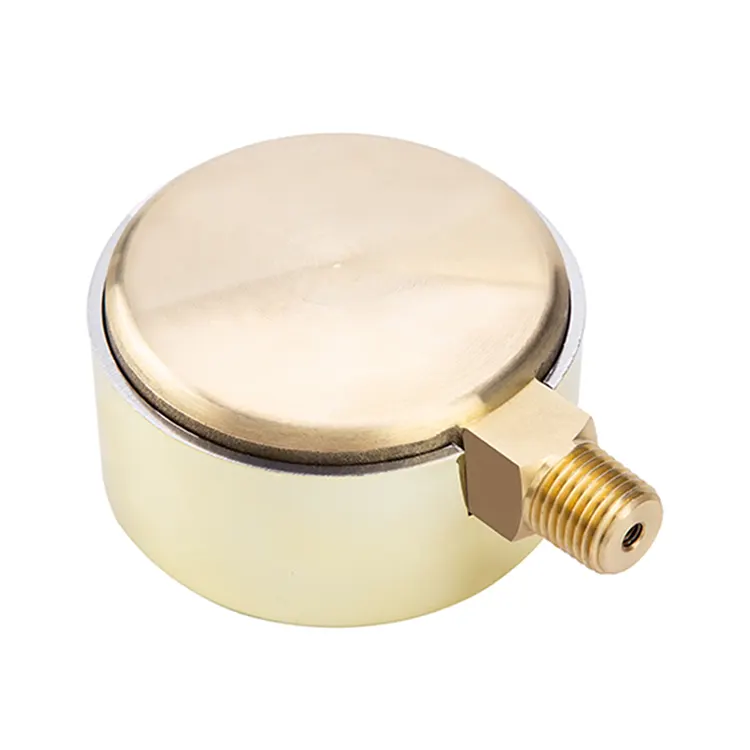

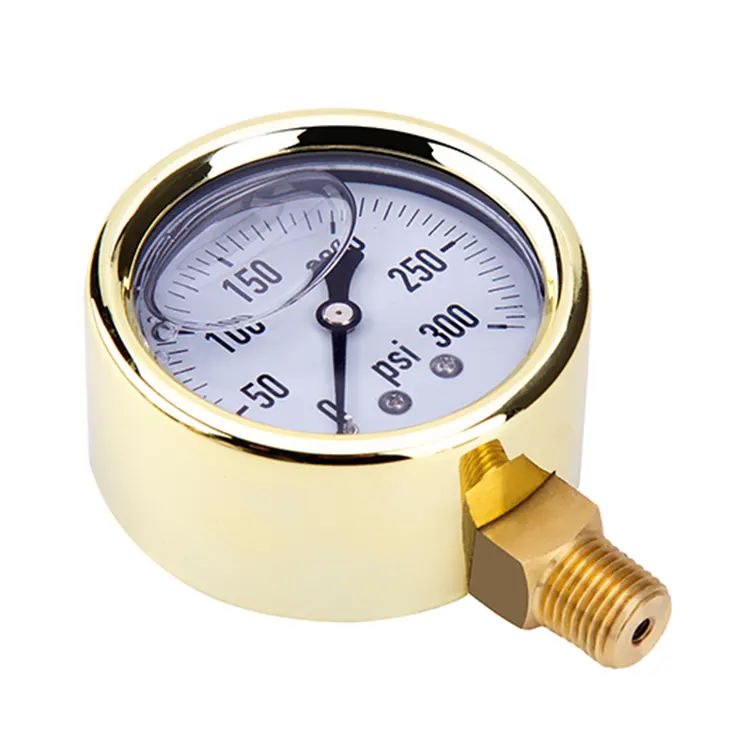

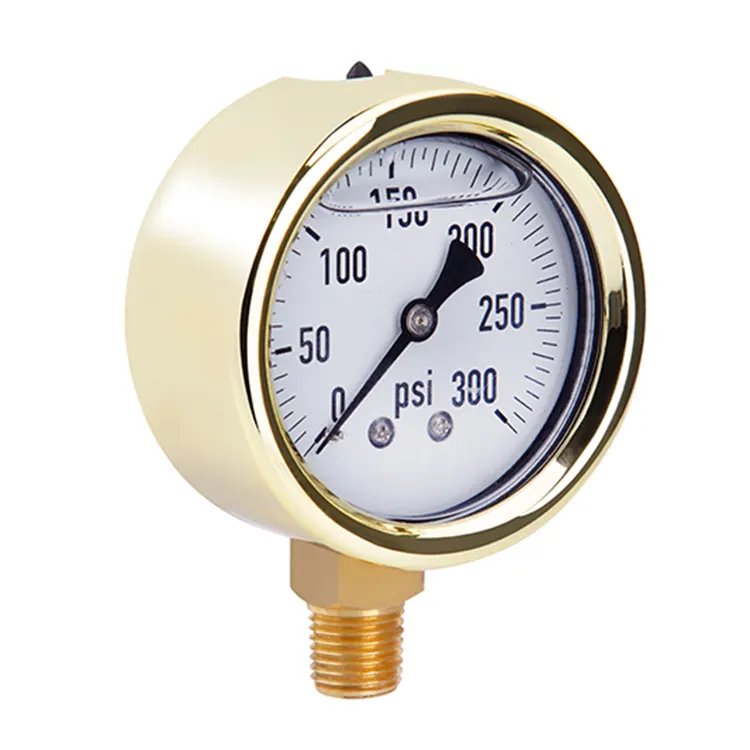

Đồng hồ đo áp suất bằng đồng thau

Thiết kế

ASME B40.100 & EN 837-1

Kích cỡ

2½” & 4” (63 & 100 mm)

Lớp chính xác

2½”:  ± 2/1/2% nhịp (ASME B40.100 Hạng A)

4”:     ± 1% nhịp (ASME B40.100 Lớp 1A)

Phạm vi

Chân không / Hợp chất đến 200 psi
Áp suất từ ​​15 psi đến 15.000 psi hoặc các đơn vị áp suất hoặc chân không tương đương khác

Áp suất làm việc

2½”:

Ổn định:          Giá trị tỷ lệ 3/4

Dao động:   2/3 giá trị toàn thang

Thời gian ngắn:    giá trị toàn thang

4”:

Ổn định:          giá trị toàn thang

Dao động:   0,9 x giá trị toàn thang đo

Thời gian ngắn:    1,3 x giá trị toàn thang

Nhiệt độ hoạt động

Môi trường xung quanh:

-4 °F đến +140 °F (-20 °C đến +60 °C) - chứa đầy glycerine
-40 °F đến +140 °F (-40 °C đến +60 °C) - chứa đầy silicone

Trung bình: tối đa.  +140°F (+60°C)

Nhiệt độ

Lỗi bổ sung khi nhiệt độ thay đổi so với nhiệt độ tham chiếu 68 °F (20 °C) ±0,4% nhịp cho mỗi lần tăng hoặc giảm 18 °F (10 °K).

Bảo vệ thời tiết

Thời tiết khắc nghiệt (NEMA 4X / IP 66)

Kết nối áp suất

Chất liệu: hợp kim đồng
Ngàm dưới (LM) hoặc ngàm trung tâm phía sau (CBM) - 2½” (63 mm)
Ngàm phía dưới (LM) hoặc ngàm phía sau phía dưới (LBM) - 4” (100 mm)
1/4” NPT hoặc 1/2” NPT giới hạn ở vùng phẳng cờ lê

Ống ong nghệ

2½” (63 mm) < 870 psi (60 bar):     Hợp kim đồng hình chữ C
2½” (63 mm) > 870 psi (60 bar):     Hợp kim đồng xoắn ốc
4” (100 mm) < 1.000 psi (70 bar):   Hợp kim đồng hình chữ C
4” (100 mm) > 1.000 psi (70 bar):   Thép không gỉ xoắn ốc

Sự chuyển động

Hợp kim đồng

Quay số

Nhôm trắng có chữ đen, 2½” có chốt chặn

Con trỏ

Nhôm đen

Trường hợp

Đồng thau rèn sơn vàng có kết nối tích hợp và nút thông hơi

Vòng bezel

Vòng bọc ABS mạ vàng (2½”)
Vòng nắp bằng đồng mạ Chrome (4”)

Cửa sổ

Acrylic với miếng đệm Buna-N

điền trường hợp

Glycerin 99,7%
