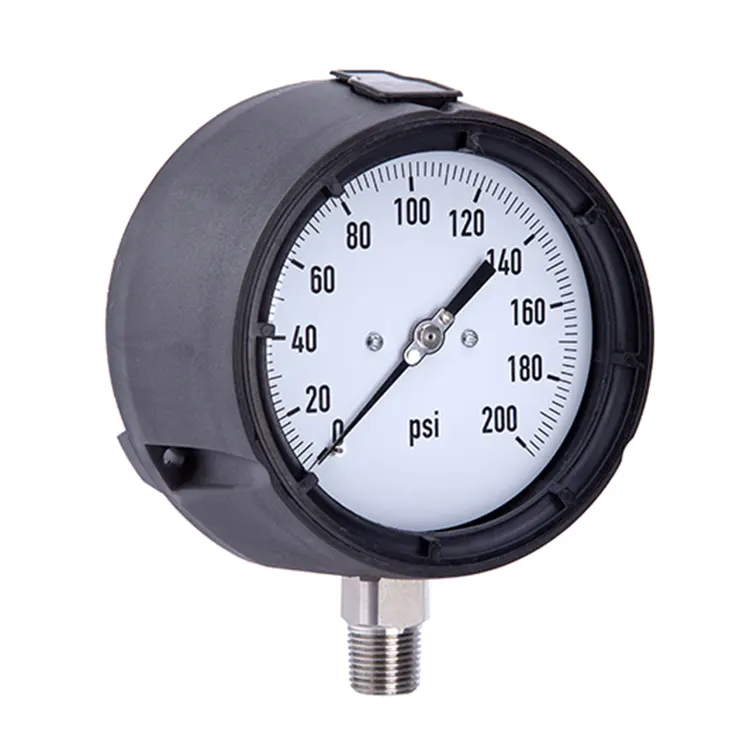

Đồng hồ đo áp suất quy trình tiên tiến, được sản xuất tại Trung Quốc, chủ yếu được sử dụng để đo áp suất khí, cung cấp khả năng đo áp suất vi mô và bảo vệ quá áp suất ở một mức độ nhất định. Được chế tạo từ thép không gỉ và được đặt trong vật liệu vỏ phenolic, máy đo này có độ ổn định chu kỳ tải và khả năng chống sốc đặc biệt.
Phiên bản An toàn của Đồng hồ đo áp suất quy trình có vách ngăn vững chắc được thiết kế tuân thủ các yêu cầu và điều kiện thử nghiệm của ASME B 40.100. Ngoài ra, nó còn bao gồm việc làm đầy vỏ để chịu được tải trọng động và độ rung động cao, khiến nó phù hợp với nhiều ứng dụng. Thang đo dao động từ 0 đến 10 psi đến 0 đến 30.000 psi [0 đến 0,6 bar đến 0 đến 2.000 bar], mang lại tính linh hoạt cho các nhu cầu đo áp suất khác nhau.
Đồng hồ đo áp suất quy trình CSHERUN lý tưởng cho các ứng dụng liên quan đến tải trọng và độ rung áp suất rất cao. Nó phù hợp để đo môi trường ăn mòn dạng khí và lỏng không có độ nhớt hoặc kết tinh cao, ngay cả trong môi trường khắc nghiệt. Máy đo này vượt trội trong ngành công nghiệp chế biến, bao gồm xây dựng nhà máy, công nghiệp hóa chất và hóa dầu, nhà máy điện, khai thác mỏ, cả môi trường trên bờ và ngoài khơi cũng như công nghệ môi trường. Ngoài ra, nó rất phù hợp cho việc chế tạo máy và xây dựng nhà máy nói chung.
● Dành cho các ứng dụng có tải áp suất động và độ rung cao
● Đối với môi trường ăn mòn dạng khí và lỏng không có độ nhớt hoặc kết tinh cao, cũng như trong môi trường ăn mòn
● Công nghiệp chế biến: Xây dựng nhà máy, công nghiệp hóa chất, công nghiệp hóa dầu, nhà máy điện, khai thác mỏ, công nghệ trên/ngoài khơi và môi trường
● Chế tạo máy và xây dựng nhà máy nói chung
● Độ ổn định chu kỳ tải tuyệt vời và khả năng chống sốc
● Phiên bản an toàn với vách ngăn vững chắc được thiết kế tuân thủ các yêu cầu và điều kiện thử nghiệm của ASME B 40.100
● Với tính năng nạp hộp dành cho các ứng dụng có tải trọng động và độ rung cao
● Thang đo nằm trong khoảng từ 0 … 10 đến 0 … 30.000 psi [0 … 0,6 đến 0 … 2.000 bar]
|
Giá trị thang đo tối đa của đồng hồ đo áp suất (bar) |
25 |
＜25 đến ≤600 |
＜600 đến ≤1000 |
|
Số chu kỳ áp suất |
120 000 |
100 000 |
30 000 |
|
Thiết kế |
ASME B40.100 |
|
Kích thước danh nghĩa tính bằng mm |
115, 160 |
|
Lớp chính xác |
±0,5% < 1600bar ±1% >1600bar |
|
Phạm vi tỷ lệ |
0 … 0,06 đến 0 … 2000bar |
|
Giới hạn áp suất
|
Ổn định: Giá trị toàn thang Dao động: 0,9 x giá trị toàn thang đo Thời gian ngắn: 1,5 lần giá trị toàn thang đo |
|
Nhiệt độ cho phép
|
Môi trường xung quanh: -40 … +60 °C (không đổ đầy) -20 … +60°C (Làm đầy Glycerine)
Trung bình: -20 … +100°C |
|
Hiệu ứng nhiệt độ |
Về độ lệch so với các điều kiện tham chiếu tại hệ thống đo: ≤ ±0,4 % trên 18 °F [≤ ±0,4 % trên 10 °C] của giá trị toàn thang đo |
|
Bảo vệ chống xâm nhập theo tiêu chuẩn IEC/EN 60529 |
IP54 IP65 |
|
Quá trình kết nối
|
Thép không gỉ 316L Monel, Hastelloy C (tùy chọn) 1/4NPT hoặc 1/2NPT (nam) 1/4G hoặc 1/2G (nam) |
|
Vị trí kết nối |
Giá đỡ dưới cùng Gắn lưng dưới |
|
Yếu tố viên nang |
Thép không gỉ 316L |
|
Sự chuyển động |
Thép không gỉ |
|
Quay số |
Nhôm |
|
Con trỏ |
Nhôm, màu đen |
|
Trường hợp |
Nhựa nhiệt dẻo, màu đen, có vách ngăn chắc chắn và mặt sau có thể tháo rời |
|
Cửa sổ |
Nhựa |
|
Nhẫn |
Viền ren |
■ Kết nối quá trình khác
■ Lắp ráp phốt màng, xem đánh giá sản phẩm phốt màng
■ Bộ chuyển đổi để gắn bảng điều khiển
■ Cửa sổ: Kính dụng cụ hoặc kính an toàn nhiều lớp
■ Bố trí quay số theo yêu cầu của khách hàng
■ Đổ silicone vào hộp
