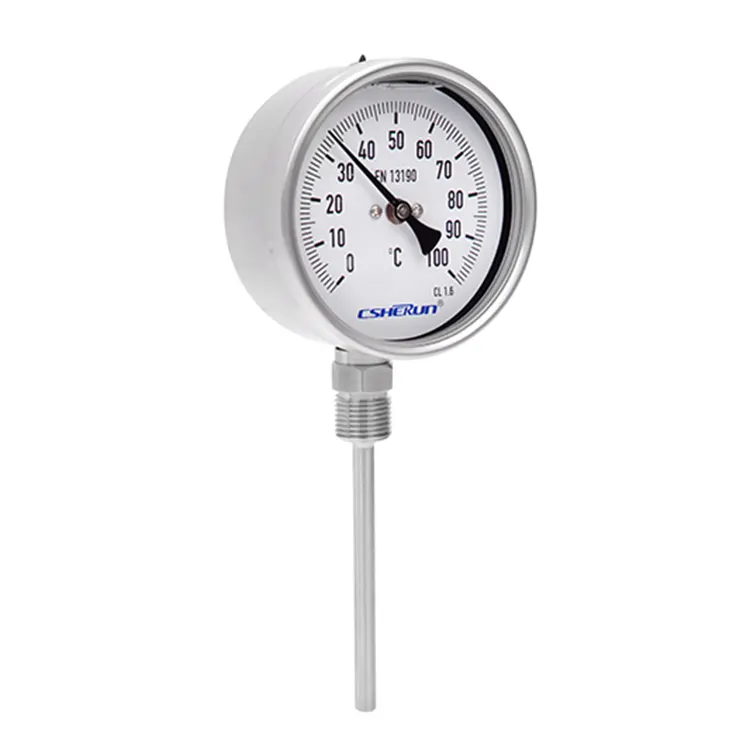

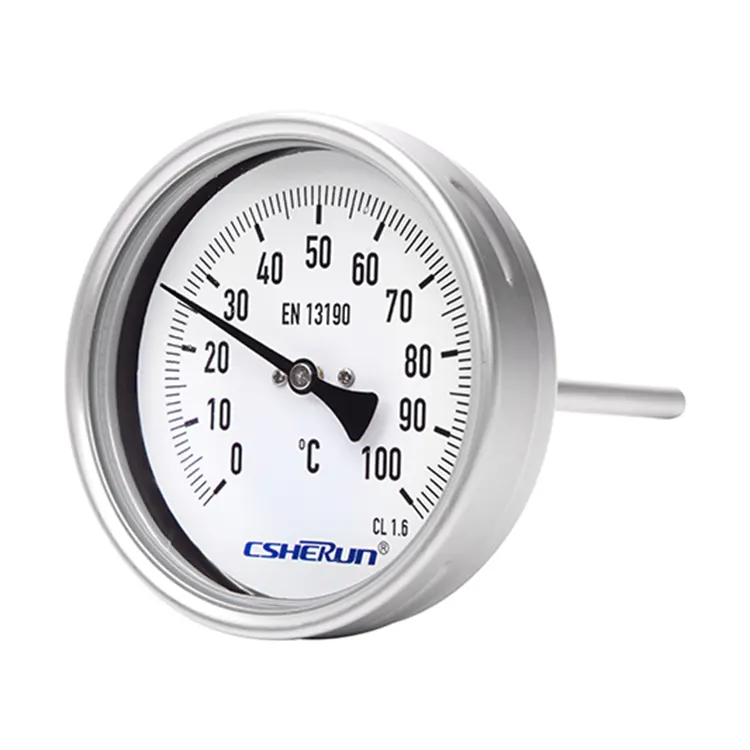

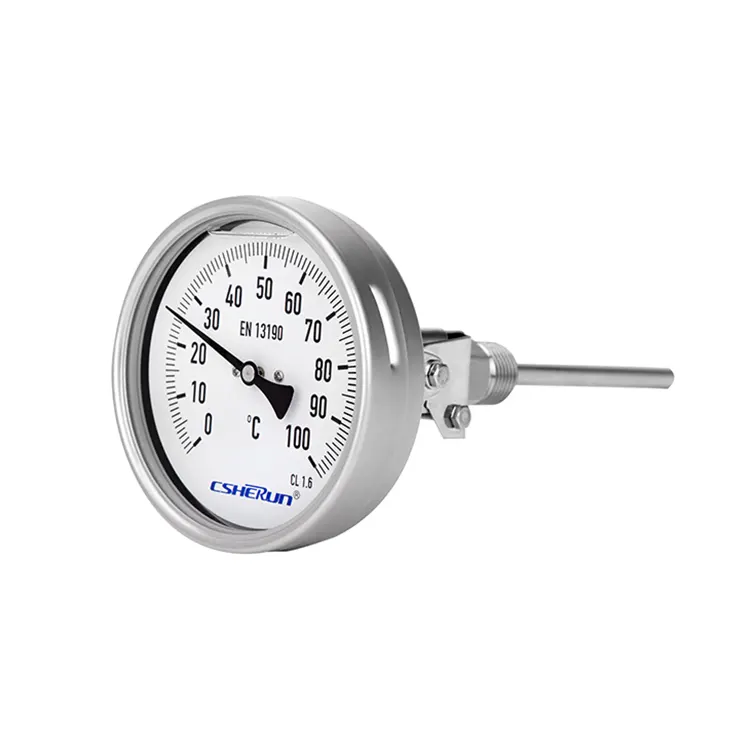

Phiên bản quy trình nhiệt kế lưỡng kim

Thiết kế

EN13190

yếu tố đo lường

Cuộn dây lưỡng kim

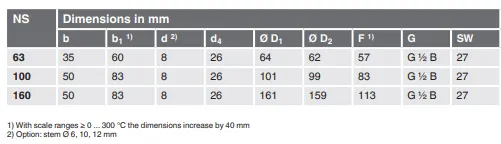

Kích thước danh nghĩa tính bằng mm

63, 100, 160

Thiết kế kết nối

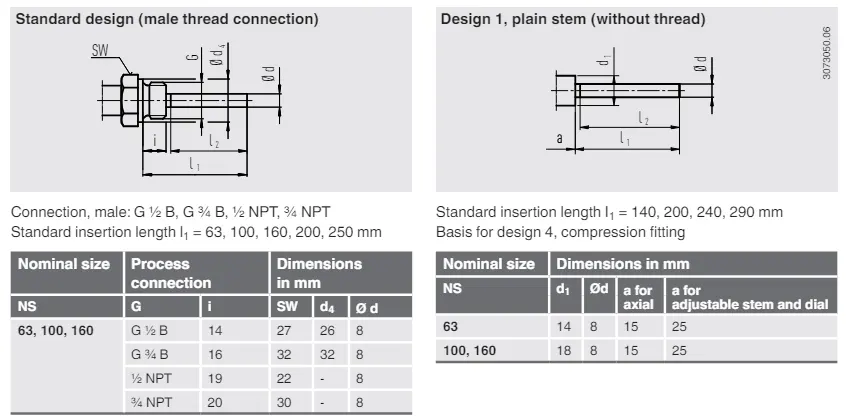

S, tiêu chuẩn (kết nối ren nam)

1, thân trơn (không có ren

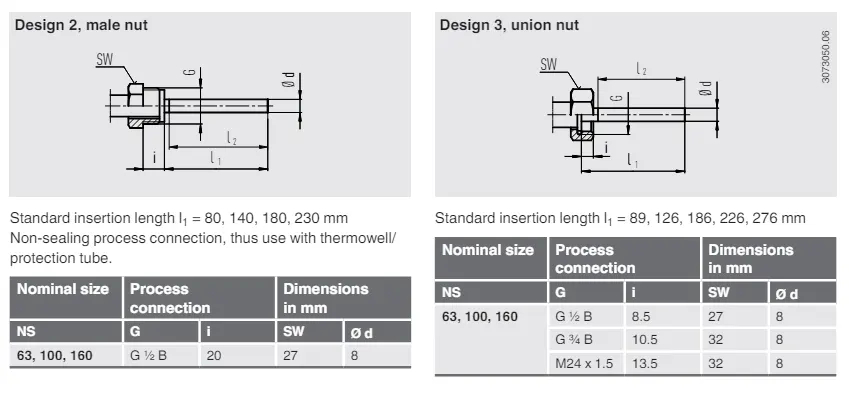

2, hạt nam

3, đai ốc đoàn

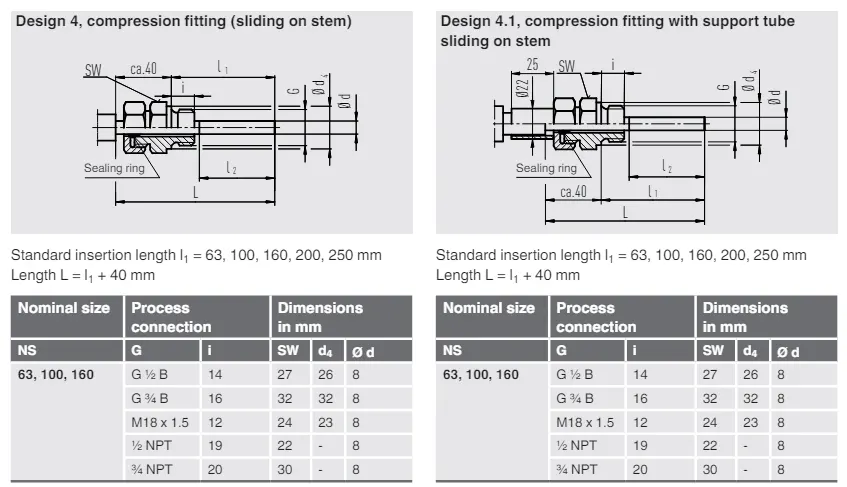

4, khớp nén (trượt trên thân)

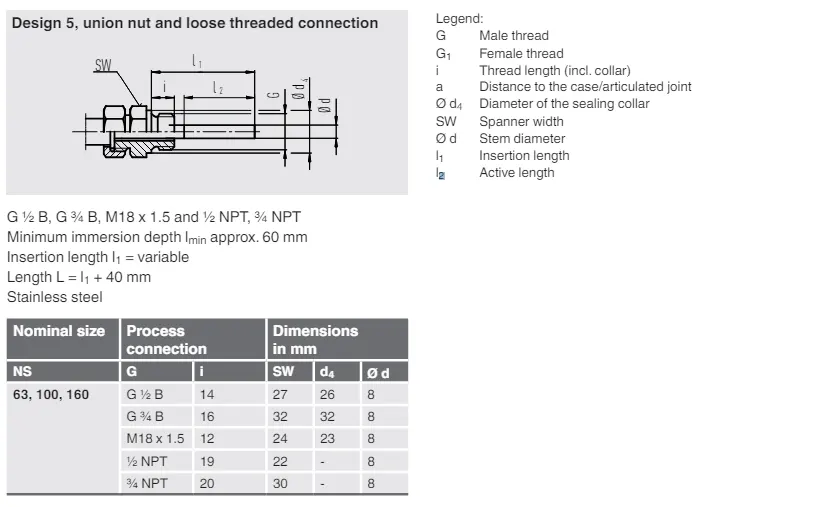

5, đai ốc liên kết và kết nối ren lỏng lẻo

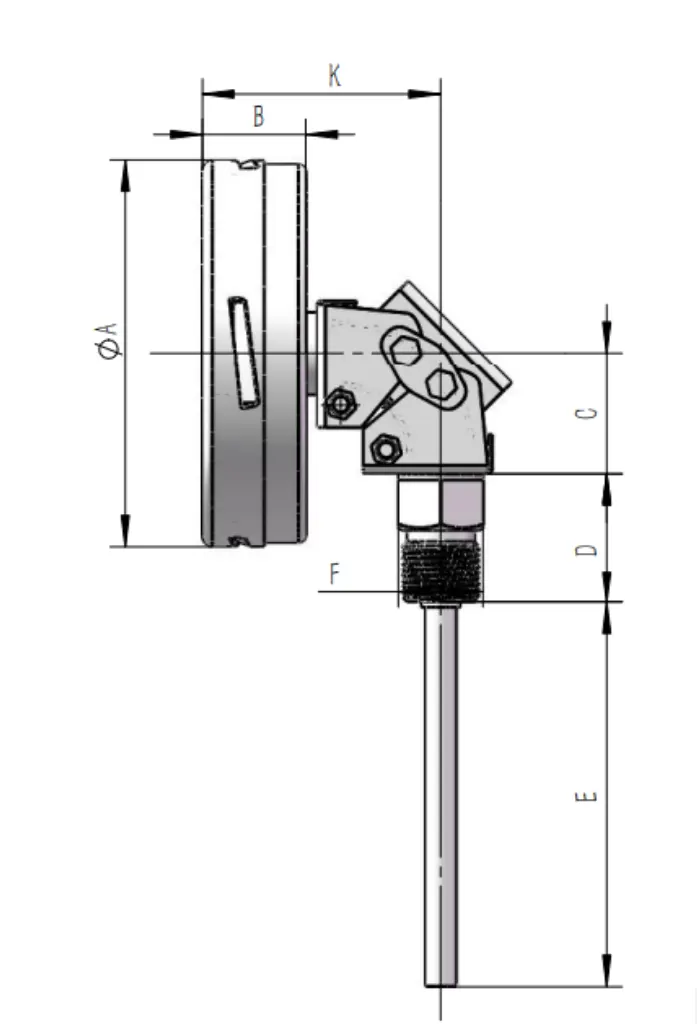

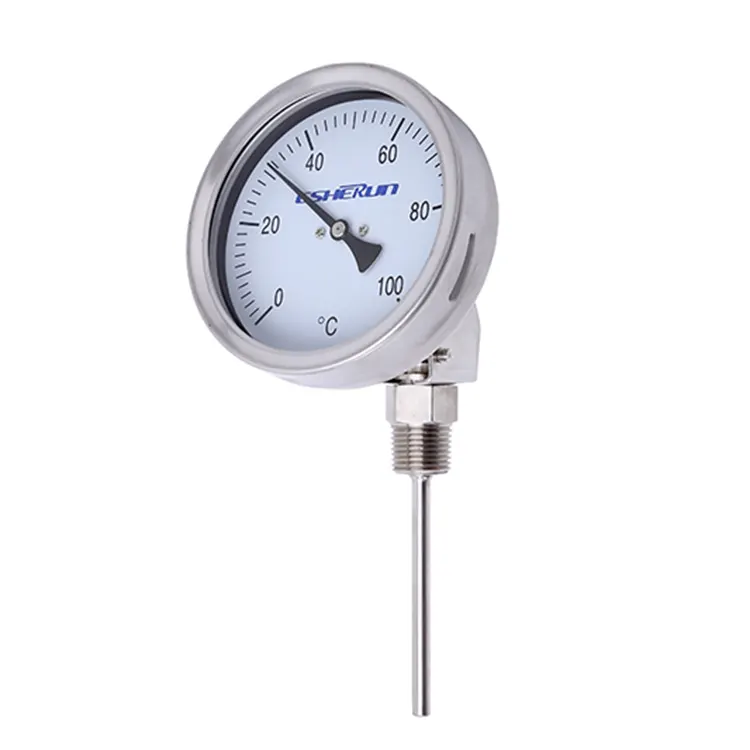

Phiên bản vỏ có thân và mặt số có thể điều chỉnh được

Xoay 90° và xoay 360°

Đơn vị (Phạm vi tỷ lệ)

°C

Lựa chọn:

■ °F

■ °C/°F (thang kép)

■ °F/°C (thang kép)

Quá trình kết nối

■ Trơn, không có ren

■ G ½ B

■ ½ NPT

■ G ½ nữ

■ ½ NPT nữ

■ M20 x 1,5

■ M24 x 1,5 cái

những người khác theo yêu cầu

Sự chính xác

Loại 1 theo EN13190

chuông làm việc

Tải liên tục (1 năm)     Rang đo (EN13190)

Thời gian ngắn (tối đa 24h)       Phạm vi tỷ lệ (EN13190)

Đường kính thân

6,35 mm

Lựa chọn:

■ 6mm

■ 8 mm

■ 10mm

■ 12mm

Khác theo yêu cầu

Chiều dài chèn L1

63 ... 1.000mm

Chiều dài tối thiểu/tối đa phụ thuộc vào phạm vi đo và đường kính

Cửa sổ

Kính dụng cụ

NS 63: cửa sổ từ polycarbonate

Lựa chọn:

Kính dán an toàn nhiều lớp, nhựa trong suốt không vỡ vụn

Điều chỉnh mức 0 (tùy chọn)

Ở mặt sau của vỏ, chỉ bên ngoài để điều chỉnh thân và mặt số

Giảm xóc

Không có

Lựa chọn:

Với việc đổ đầy hộp dầu glycerine/silicone, tối đa. 250 °C (tại đầu dò)

Vật liệu ướt

Thân, quá trình kết nối   Thép không gỉ 304SS

lựa chọn:

thép không gỉ 316L

Vật liệu không ướt

Vỏ, vòng lưỡi lê

Thép không gỉ 304SS (tùy chọn: thép không gỉ 316L)

Quay số

Chữ nhôm trắng, đen

Con trỏ

Nhôm, màu đen

Bảo vệ chống xâm nhập theo tiêu chuẩn IEC/EN 60529

IP65

Lựa chọn:

■ IP66

■ IP67

Nhiệt độ cho phép

Môi trường xung quanh (tại trường hợp)

-40 ... +70 °C (có/không đổ đầy chất lỏng)

Lựa chọn:

■ -50 ... +70 °C

■ -70 ... +60 °C

Lưu trữ và vận chuyển

-50 … +70 ° C

Áp suất vận hành cho phép tại thân cây

tối đa. 25 bar, tĩnh

Phạm vi tỷ lệ tính bằng oC

Phạm vi đo tính bằng oC

Khoảng cách tỷ lệ tính bằng oC

-40 … +60

-30 …+50

1

-40 … +80

-30 … +60

2

-40 …+160

-30 …+140

2

-30 …+50

-20 …+40

1

-30 …+70

-20 …+60

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

-20… +100

0… +80

2

-20… +120

0… +100

2

-20… +140

0… +120

2

-10… +50

0… 40

1

0 … 60

10 … 50

1

0 … 80

10 …70

1

0 … 100

10 … 90

1

0 … 120

10 … 110

2

0 … 150

20 … 130

2

0 … 160

20 … 140

2

0 … 200

20 … 180

2

0 … 250

30 … 220

2

0 … 300

30 … 270

5

0 … 400

50 … 350

5

0 … 500

50 … 450

5

0 … 600

100 … 500

5
