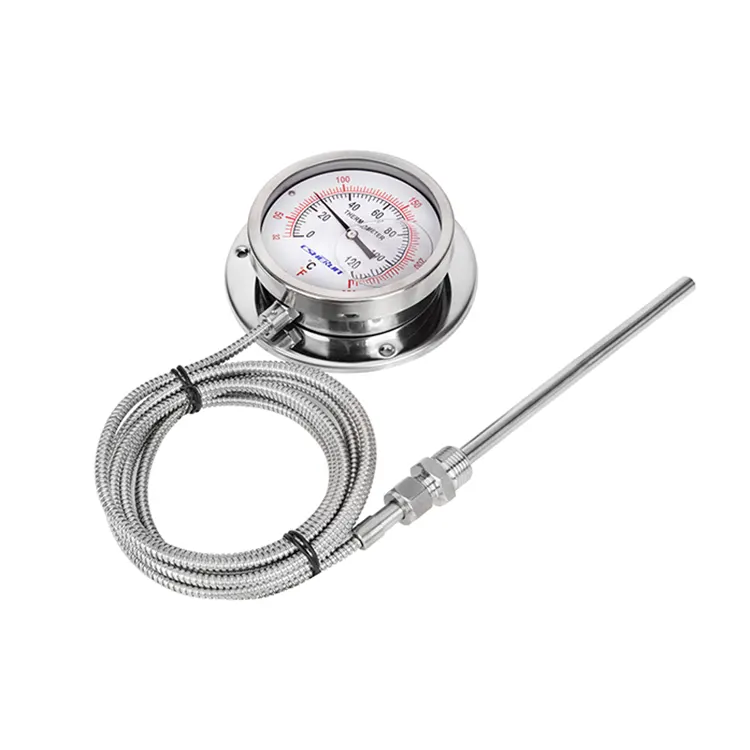

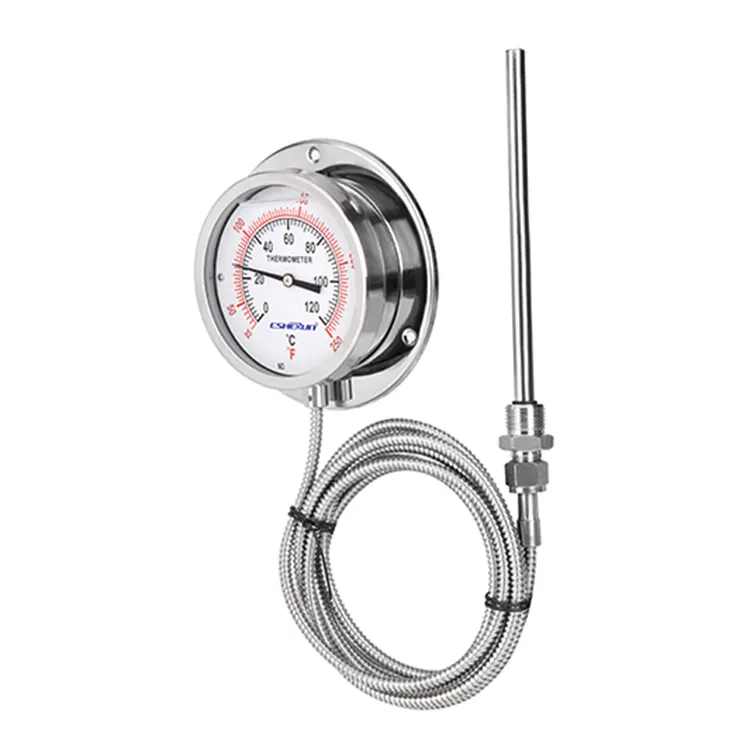

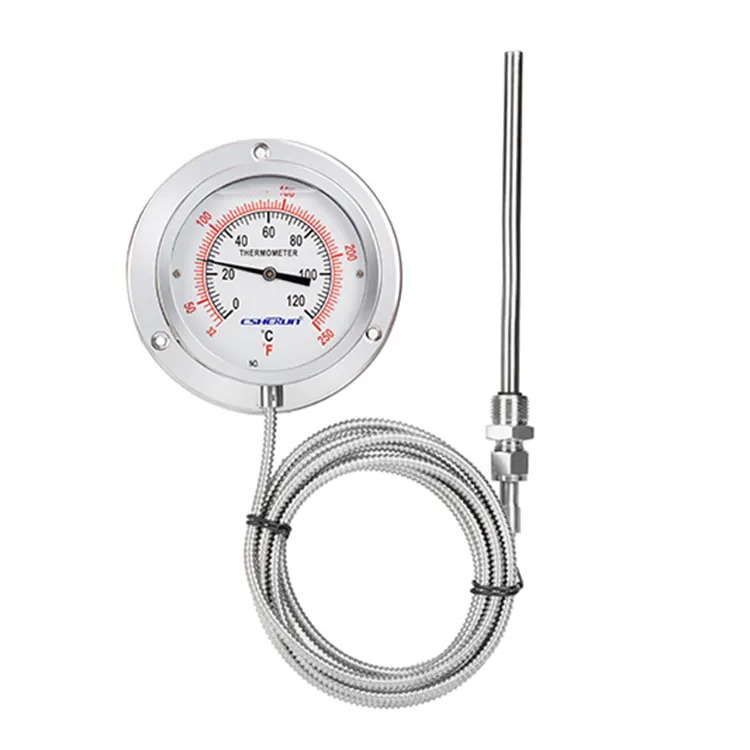

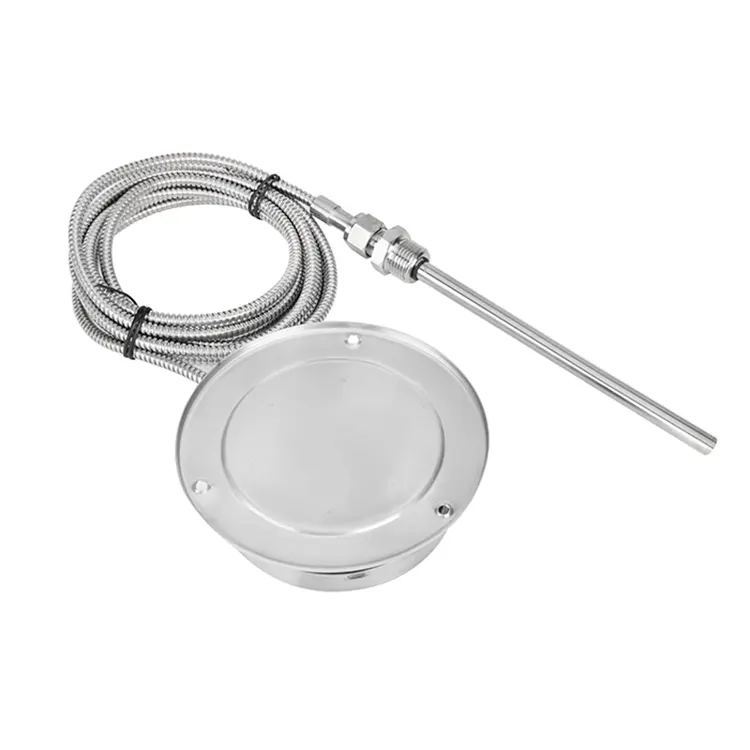

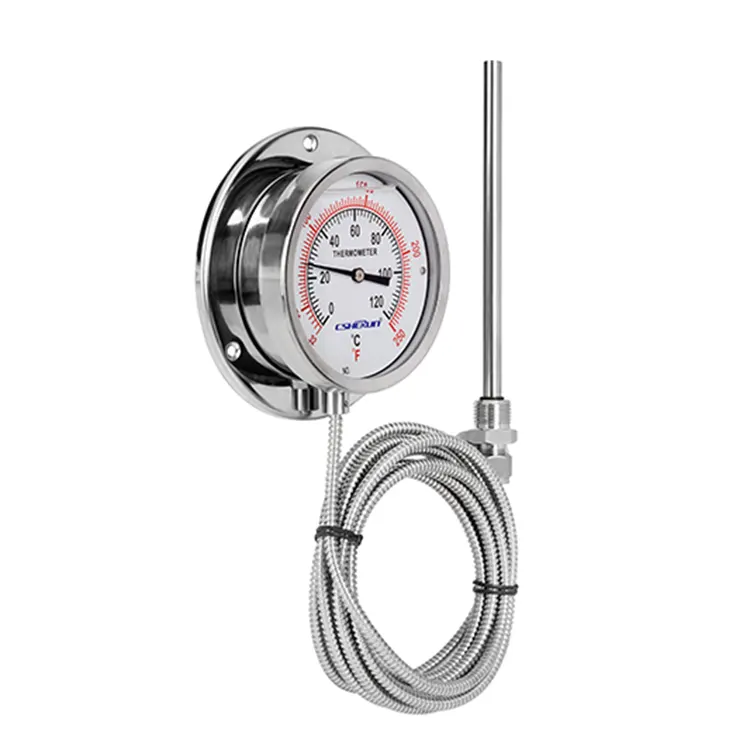

● Dụng cụ đo nhiệt độ đa năng dành cho môi trường xử lý khí, lỏng và có độ nhớt cao trong môi trường làm việc khắc nghiệt
● Ngành điện lạnh
● Chế tạo máy
● Vỏ và thân bằng thép không gỉ
● Thiết kế theo EN 13190
● Các thiết kế kết nối và lắp đặt khác nhau
● Có mao mạch
● Với nhiều kết nối cố định khác nhau
|
Thiết kế |
EN13190 |
|
Nguyên lý đo |
Hệ thống ống Bourdon |
|
Kích thước danh nghĩa tính bằng mm |
63, 100, 150 |
|

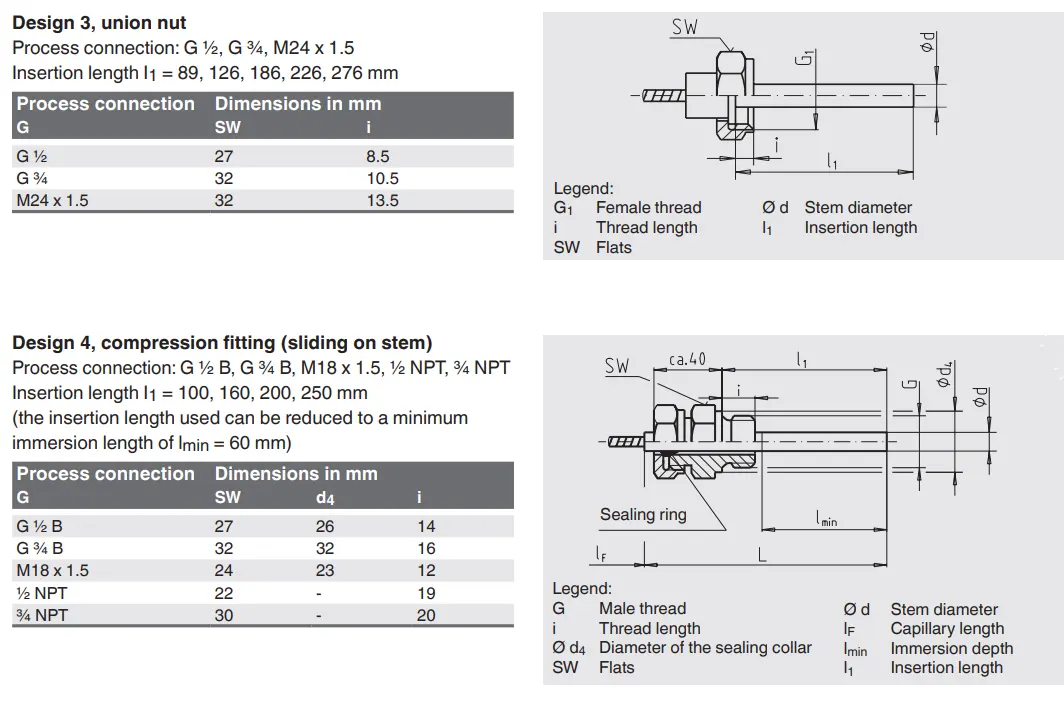

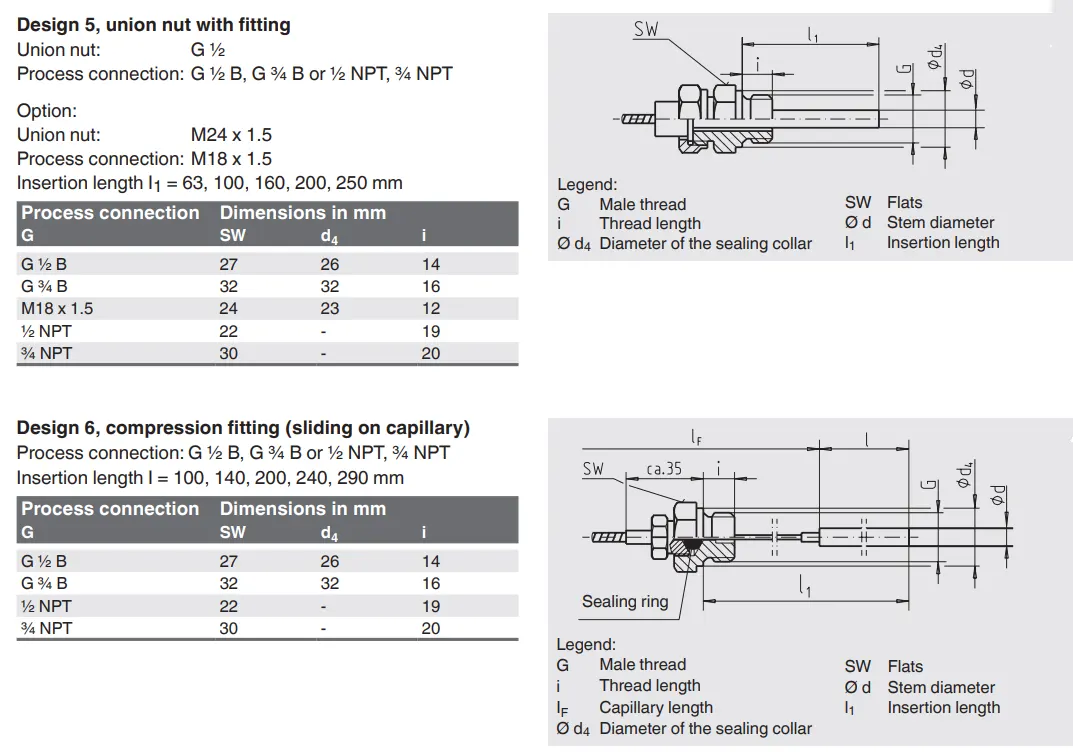

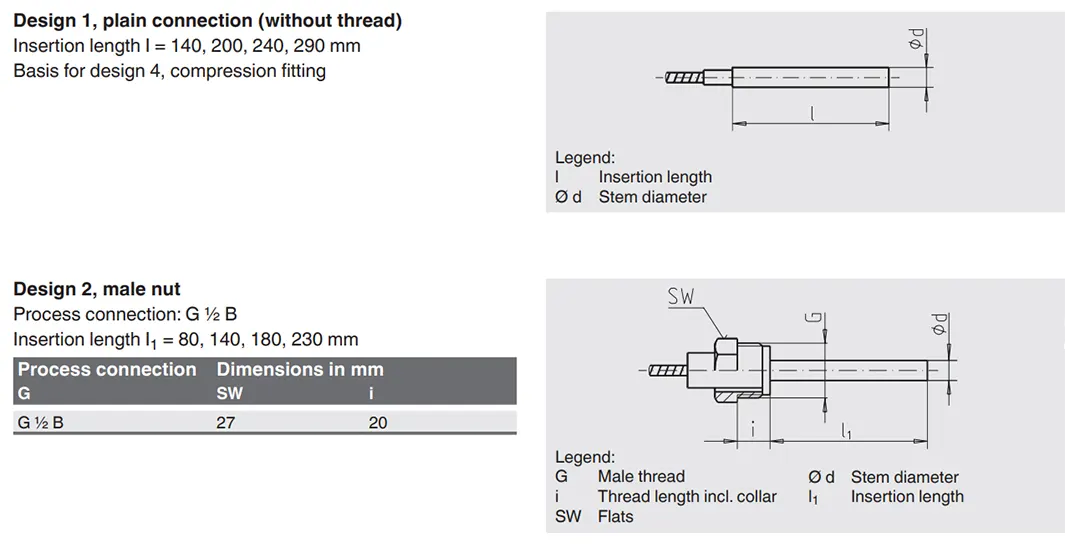

Thiết kế kết nối |
1, thân trơn (không có ren) 2, hạt nam 3, đai ốc đoàn 4, khớp nén (trượt trên thân) 5, Đai ốc có khớp nối 6, Lắp nén (trượt trên mao quản) |
|
Đơn vị (Phạm vi tỷ lệ) |
°C Lựa chọn: ■ °F ■ °C/°F (thang kép) ■ °F/°C (thang kép) |
|
Quá trình kết nối |
■ Trơn, không có ren ■ G ½ B ■ ½ NPT ■ G ½ nữ ■ ½ NPT nữ ■ M20 x 1,5 ■ M24 x 1,5 cái những người khác theo yêu cầu |
|
Lớp chính xác |
Lớp 2 |
|
Đường kính thân |
8 mm, thép không gỉ 316L |
|
Lựa chọn |
■ 6 mm ■ 6,35mm ■ 8mm ■ 10mm ■ 12mm Khác theo yêu cầu |
|
Vỏ, vòng bezel |
Thép không gỉ 304 Lựa chọn: Thép không gỉ 316L |
|
Sự liên quan |
Thép không gỉ 316L |
|
Cửa sổ |
Kính dụng cụ: 100, 150 Nhựa trong suốt: 63 Lựa chọn: Kính dán an toàn nhiều lớp, nhựa trong suốt không vỡ vụn |
|
Quay số |
Chữ nhôm trắng, đen |
|
Con trỏ |
Nhôm, màu đen |
|
Đường vào mao mạch |
Trở lại hoặc dưới cùng |
|
mao mạch |
Chiều dài theo thông số kỹ thuật của khách hàng (tối đa 10 m), Ø 2 mm, thép không gỉ 1.4571, bán kính uốn không nhỏ hơn 6 mm |
|
Hoạt động cho phép nhấn ở thân |
Tối đa 25 bar, tĩnh |
|
Bảo vệ xâm nhập |
IP65 theo tiêu chuẩn IEC 60259 / IEC 529 |
|
Điều kiện hoạt động |
Phạm vi nhiệt độ môi trường xung quanh (tại trường hợp) Tối đa 0 ... +40 ° C. (những người khác theo yêu cầu) |
|
Phạm vi nhiệt độ lưu trữ |
Không có chất làm ẩm bằng chất lỏng ■ -50 ... +70 °C với khả năng giảm chấn bằng chất lỏng phù hợp với thực phẩm ■ -20 ... +60 °C Với chất làm ẩm bằng chất lỏng ■ -50 ... +60 °C |
Thang chia độ theo tiêu chuẩn CSHERUN
|
Phạm vi tỷ lệ tính bằng oC |
Phạm vi đo tính bằng oC |
Khoảng cách tỷ lệ tính bằng oC |
|
-60 … +40 |
-50 …+30 |
1 |
|
-40 … +60 |
-30 …+50 |
1 |
|
-30 …+50 |
-20 …+40 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
0 … 60 |
10 … 50 |
1 |
|
0 … 80 |
10 …70 |
1 |
|
0 … 100 |
10 … 90 |
1 |
|
0 … 120 |
10 … 110 |
2 |
|
0 … 160 |
20 … 140 |
2 |
|
0 … 200 |
20 … 180 |
2 |
|
0 … 250 |
30 … 220 |
5 |
|
0 … 300 |
30 … 270 |
10 |
|
0 … 400 |
50 … 350 |
10 |

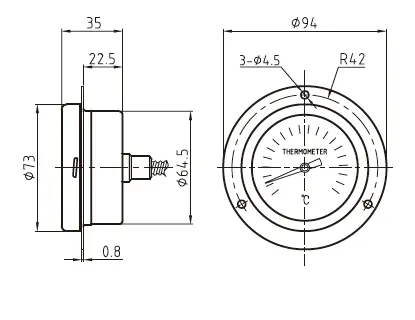

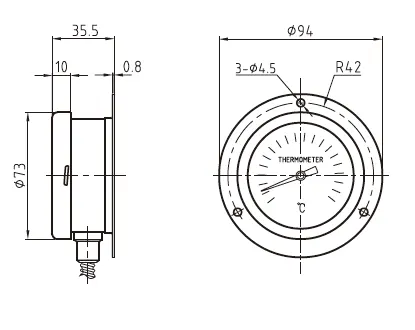

63mm

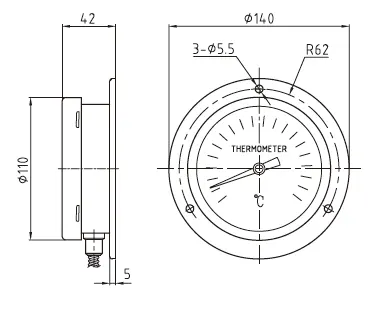

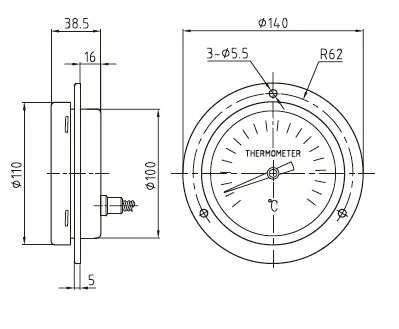

100mm

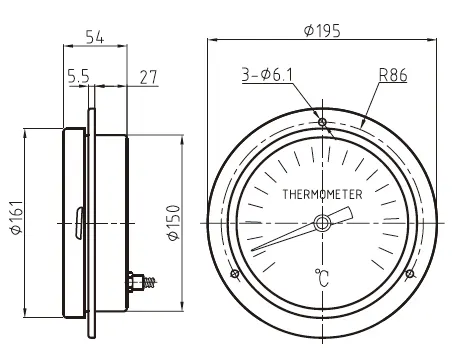

150mm
