Giới thiệu
Đồng hồ đo áp suất là công cụ thiết yếu trong việc giám sát và kiểm soát các quá trình khác nhau trong các ngành công nghiệp như hóa chất, hóa dầu, dầu khí và xử lý nước. cácchuyển động của đồng hồ đo áp suấtlà cơ chế cốt lõi giúp chuyển áp suất tác dụng thành số đo có thể đọc được trên mặt số. Hiểu cách thức hoạt động của các chuyển động này có thể giúp ngăn ngừa lỗi, nâng cao độ an toàn và nâng cao hiệu quả hoạt động.
Nguyên lý cơ bản của chuyển động của đồng hồ đo áp suất

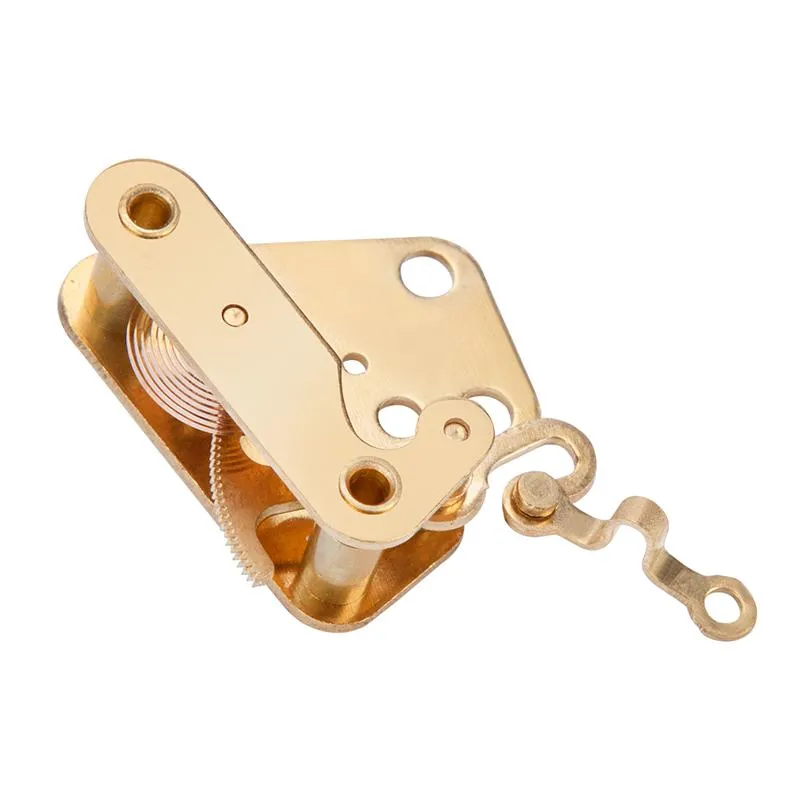

Nguyên lý cơ bản của chuyển động của đồng hồ đo áp suất dựa vào việc chuyển đổi áp suất thành chuyển động cơ học. Khi áp suất chất lỏng đi vào máy đo, nó sẽ tác động lên một bộ phận cảm biến làm di chuyển con trỏ trên thang đo đã hiệu chuẩn. Việc chuyển đổi này cho phép người vận hành diễn giải áp suất một cách chính xác.
Thành phần chính:
- Yếu tố cảm biến:Phần phản ứng với sự thay đổi áp suất. Các loại phổ biến bao gồm ống Bourdon, màng ngăn và ống thổi.

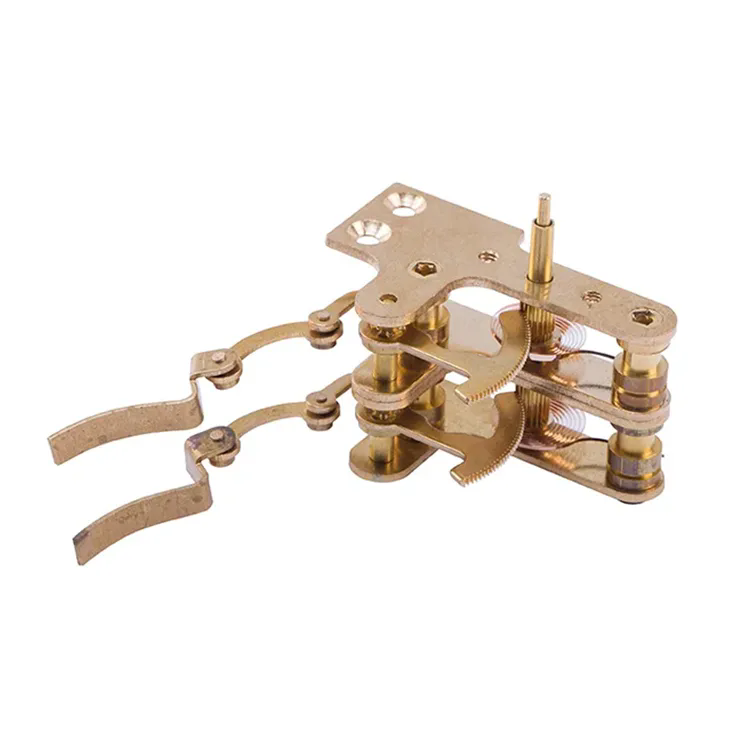

- Cơ chế liên kết:Chuyển chuyển động từ phần tử cảm biến tới con trỏ.
- Con trỏ và quay số:Hiển thị áp suất đo được để dễ đọc.
- Nhà ở phong trào:Bảo vệ cơ chế bên trong khỏi tác hại của môi trường.
Chuyển động được truyền như thế nào:
Thông thường, chuyển động của phần tử cảm biến được khuếch đại thông qua một liên kết cơ học, thường là bánh răng và đòn bẩy, làm quay con trỏ tỷ lệ với áp suất tác dụng. Điều này đảm bảo độ chính xác ngay cả đối với áp suất thấp hoặc dao động.
Các loại chuyển động của đồng hồ đo áp suất
Chuyển động của đồng hồ đo áp suất khác nhau tùy thuộc vào yêu cầu thiết kế và ứng dụng. Chọn đúng loại là điều cần thiết để đo lường chính xác và đáng tin cậy.
| Loại chuyển động | Cơ chế | Ứng dụng |
|---|---|---|
| Phong trào ống Bourdon | Ống cong duỗi thẳng dưới áp lực, di chuyển con trỏ. | Ứng dụng công nghiệp, hệ thống hơi nước, khí đốt và thủy lực. |
| Phong trào cơ hoành | Cơ hoành mỏng linh hoạt biến dạng dưới áp lực. | Đo áp suất thấp, chất lỏng ăn mòn, hệ thống chân không. |
| Phong trào ống thổi | Ống thổi có thể mở rộng và co lại truyền chuyển động đến con trỏ. | Dụng cụ phòng thí nghiệm, đo lường có độ chính xác cao. |
| Phong trào viên nang | Hai màng ngăn được hàn lại với nhau, nhạy cảm với áp suất thấp. | Hệ thống y tế, HVAC và khí nén. |
Các vấn đề thường gặp và khắc phục sự cố
Ngay cả những chuyển động mạnh mẽ nhất của đồng hồ đo áp suất cũng có thể gặp phải thách thức. Nhận biết các vấn đề thường gặp cho phép bảo trì kịp thời và đảm bảo độ chính xác của phép đo.
Các vấn đề điển hình:
- Con trỏ dính:Nguyên nhân là do bụi bẩn, ăn mòn hoặc mài mòn cơ học. Giải pháp: Làm sạch và bôi trơn bộ máy.
- Bài đọc không chính xác:Có thể do áp suất quá cao, phần tử cảm biến bị mỏi hoặc các liên kết lỏng lẻo. Giải pháp: Hiệu chỉnh lại hoặc thay thế các bộ phận bị mòn.
- Sự rò rỉ:Xảy ra ở các khớp nối hoặc màng ngăn. Giải pháp: Kiểm tra và thay thế seal kịp thời.
- Hiệu ứng rung:Có thể gây rung con trỏ. Giải pháp: Sử dụng hộp chứa đầy chất lỏng hoặc giá đỡ chống rung.
Mẹo cài đặt và bảo trì
Việc lắp đặt đúng cách và bảo trì định kỳ sẽ kéo dài tuổi thọ của chuyển động của đồng hồ đo áp suất. Thực hiện theo các phương pháp hay nhất sau:
- Lắp đặt máy đo ở vị trí không rung bất cứ khi nào có thể.
- Đảm bảo hướng máy đo phù hợp với khuyến nghị của nhà sản xuất.
- Bảo vệ máy đo khỏi nhiệt độ khắc nghiệt và môi trường ăn mòn.
- Thường xuyên hiệu chỉnh máy đo bằng các dụng cụ được chứng nhận.
- Kiểm tra và bôi trơn các mối nối cơ khí định kỳ.
- Thay thế các bộ phận bị mòn hoặc hư hỏng kịp thời để ngăn ngừa hỏng hóc.
Câu hỏi thường gặp
- Hỏi: Đồng hồ đo áp suất có thể hoạt động với chất lỏng ăn mòn không?
- Đáp: Có, bằng cách sử dụng chuyển động màng ngăn hoặc ống thổi bằng vật liệu chống ăn mòn như thép không gỉ.
- Hỏi: Bao lâu thì nên hiệu chuẩn đồng hồ đo áp suất?
- Trả lời: Nên hiệu chuẩn ít nhất mỗi năm một lần hoặc thường xuyên hơn trong các quy trình quan trọng.
- Hỏi: Sự khác biệt giữa chuyển động của ống Bourdon và chuyển động của màng ngăn là gì?
- Trả lời: Ống Bourdon phù hợp với áp suất cao hơn và các ứng dụng công nghiệp, trong khi màng ngăn tốt hơn cho môi trường áp suất thấp, nhạy cảm hoặc ăn mòn.
- Hỏi: Làm cách nào để tránh hư hỏng do quá áp?
- Đáp: Sử dụng van giảm áp, bộ giảm áp hoặc chọn đồng hồ đo được định mức trên áp suất hệ thống tối đa của bạn.
Phần kết luận
Sự vận hành của mộtchuyển động của đồng hồ đo áp suấtlà sự tương tác hấp dẫn giữa độ chính xác cơ học và khoa học vật liệu. Bằng cách hiểu các loại chuyển động khác nhau, các vấn đề thường gặp và thực hành bảo trì thích hợp, bạn có thể đảm bảo đo áp suất đáng tin cậy trong các ứng dụng của mình.CSHERUNcung cấp các chuyển động của đồng hồ đo áp suất chất lượng cao được thiết kế để đảm bảo độ bền và độ chính xác, phù hợp với nhu cầu công nghiệp và phòng thí nghiệm. Để khám phá phạm vi của chúng tôi và tham khảo ý kiến của các chuyên gia của chúng tôi, vui lòngliên hệ với chúng tôi.
