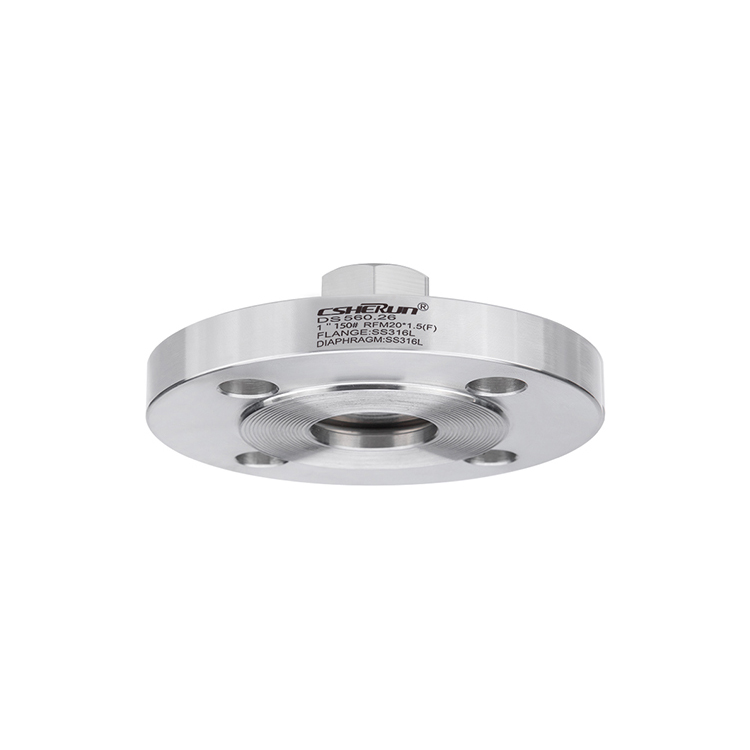

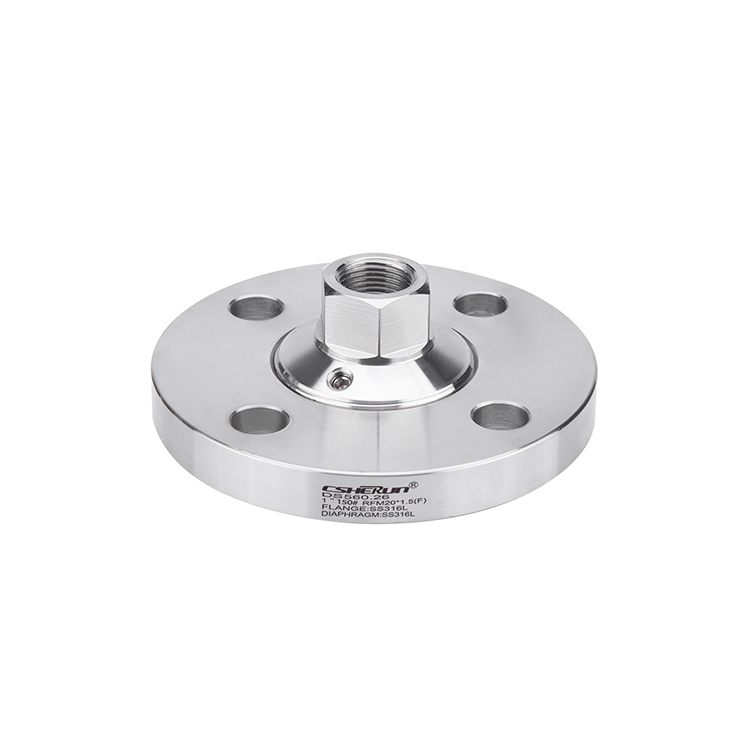

Con dấu cơ hoành có kết nối mặt bích

Ứng dụng

● Tích cực, có tính nhớt cao, kết tinh hoặc phương tiện nóng

● Công nghiệp xử lý

● Kết nối quy trình mặt bích nhỏ

Các tính năng đặc biệt

● Mặt bích có nội tạng, tất cả

● Thiết kế nhỏ gọn

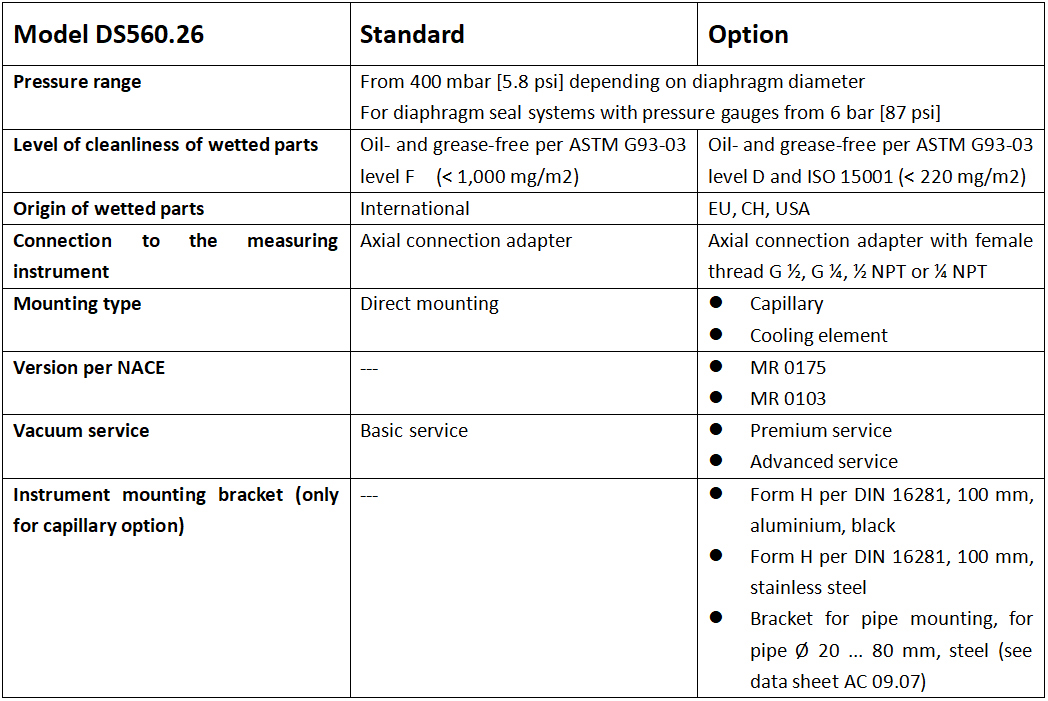

Thông số kỹ thuật

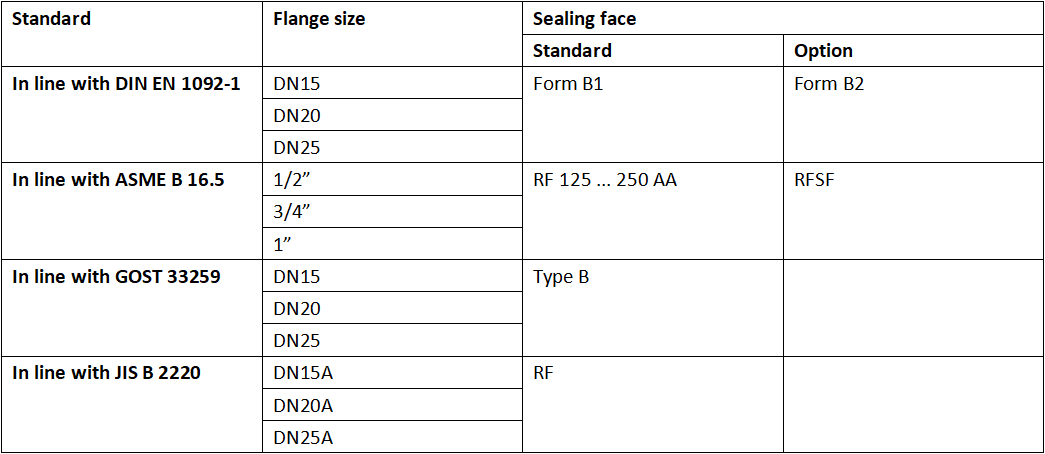

Quá trình kết nối, mặt bích

Các mặt bích và tùy chọn tiếp theo theo yêu cầu

Kết hợp vật chất

1) Nhiệt độ quá trình cho phép tối đa của hệ thống phốt màng được giới hạn bởi phương pháp nối, bằng chất lỏng lấp đầy hệ thống và bởi dụng cụ đo.

Các kết hợp vật liệu hơn nữa cho nhiệt độ quy trình đặc biệt theo yêu cầu

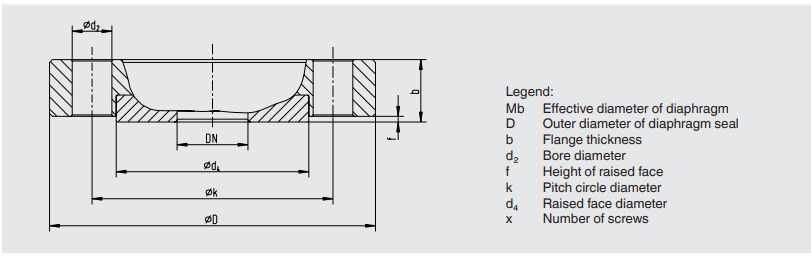

Kích thước tính bằng mm [in]

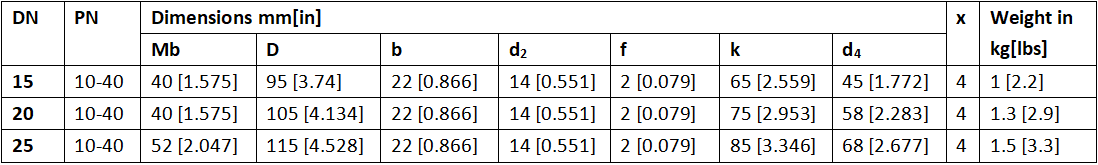

Kết nối mặt bích phù hợp với DIN EN 1092-1, Mẫu B1

Kích thước hơn nữa và áp lực danh nghĩa cao hơn theo yêu cầu

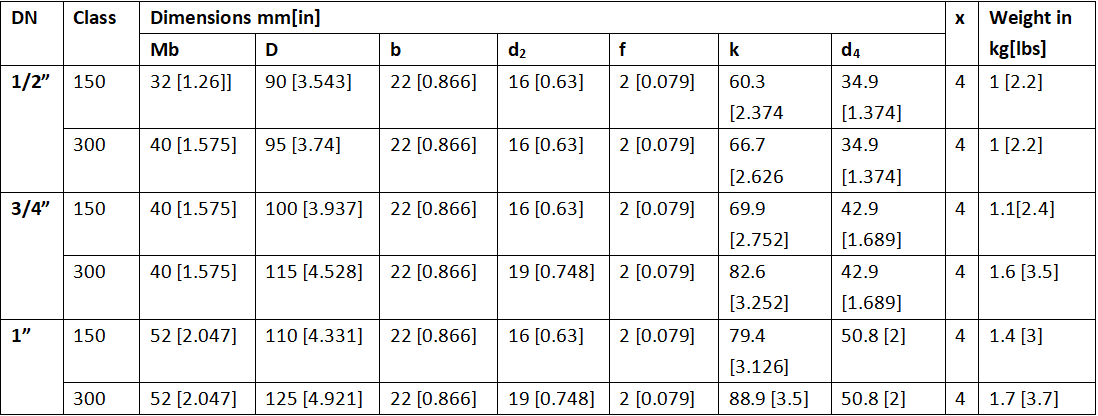

Kết nối mặt bích trên ASME B 16.5, RF 125 ... 250 AA

Kích thước hơn nữa và áp lực danh nghĩa cao hơn theo yêu cầu

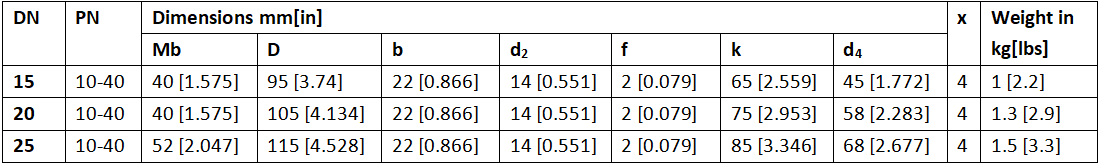

Kết nối mặt bích phù hợp với GOST 33259, loại B

Kích thước hơn nữa và áp lực danh nghĩa cao hơn theo yêu cầu

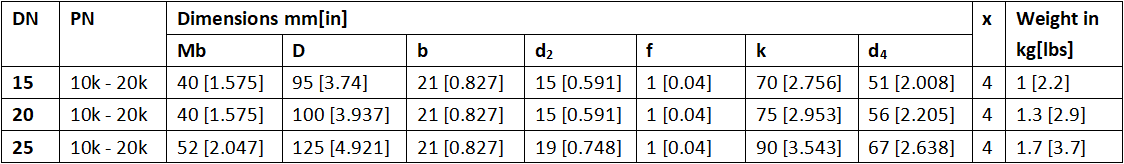

Kết nối mặt bích trên mỗi JIS B 2220

Kích thước hơn nữa và áp lực danh nghĩa cao hơn theo yêu cầu

Con dấu cơ hoành:

Mô hình con dấu / kết nối quá trình (tiêu chuẩn, kích thước mặt bích, áp suất danh nghĩa, mặt niêm phong) / vật liệu (phần thân trên của con dấu diphragm, chèn mặt lên, cơ hoành)

Hệ thống con dấu cơ hoành:

Mô hình mô hình con dấu / mô hình đo áp suất (trên mỗi bảng dữ liệu) / lắp (lắp trực tiếp, phần tử làm mát, mao quản) / vật liệu (phần thân trên của con dấu diphragm, chèn mặt lên, cơ hoành) / phút. và tối đa. Quá trình nhiệt độ / phút. và tối đa. Nhiệt độ xung quanh / Dịch vụ chân không / Hệ thống lấp đầy chất lỏng / Giấy chứng nhận / Chênh lệch chiều cao / Mức độ sạch của các bộ phận ướt / Nguồn gốc của các bộ phận được làm ướt / Phiên bản trên mỗi NACE / DEAL
