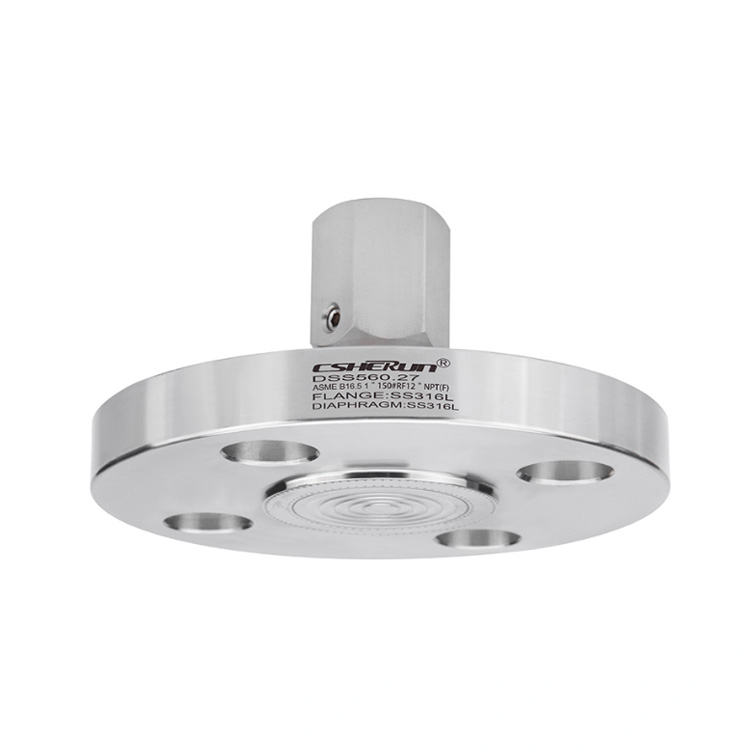

Giới thiệu con dấu diapragm với kết nối mặt bích- mô hình DS560.27: Giải pháp cuối cùng để đo áp suất trong môi trường khắc nghiệt
Dấu màng DS560.27 Model DS560.27 được trang bị kết nối mặt bích cho phép cài đặt và tích hợp dễ dàng vào các hệ thống quy trình hiện tại của bạn. Việc xây dựng mạnh mẽ và vật liệu chất lượng cao của nó đảm bảo hiệu suất và độ bền lâu dài, làm cho nó trở thành một lựa chọn lý tưởng cho một loạt các ứng dụng công nghiệp.
Thiết kế cơ hoành của con dấu diapragm với kết nối mặt bích giảm thiểu nguy cơ tích lũy và tắc nghẽn phương tiện, cung cấp phép đo áp suất sạch và chính xác. Tính năng này đặc biệt có lợi trong các ứng dụng liên quan đến môi trường nhớt hoặc chứa hạt, đảm bảo rằng các phép đo áp suất của bạn không bị tổn hại bởi sự tích tụ phương tiện truyền thông.
Là một nhà sản xuất đáng tin cậy các con dấu cơ hoành, chúng tôi cam kết cung cấp các sản phẩm chất lượng cao và dịch vụ khách hàng đặc biệt. Con dấu diapragm với kết nối mặt bích được thiết kế và sản xuất để đáp ứng các tiêu chuẩn nghiêm ngặt của ngành công nghiệp, đảm bảo độ tin cậy và độ chính xác trong nhu cầu đo áp suất của bạn.
Cho dù bạn đang ở trong ngành dầu khí, hóa chất, phát điện hoặc xử lý nước, con dấu diapragm với kết nối mặt bích- mô hình DS560.27- là giải pháp của bạn để đo áp suất trong môi trường khắc nghiệt. Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm các sản phẩm và dịch vụ của Trung Quốc.
● Tích cực, nhớt rất nhiều, kết tinh hoặc phương tiện truyền thông nóng
● Công nghiệp xử lý
● Xây dựng máy và tự động hóa
● Mặt bích với màng cứng hàn
● Tiêu chuẩn chung và chiều rộng danh nghĩa có sẵn
● Nhiều vật liệu khác nhau và kết hợp vật chất

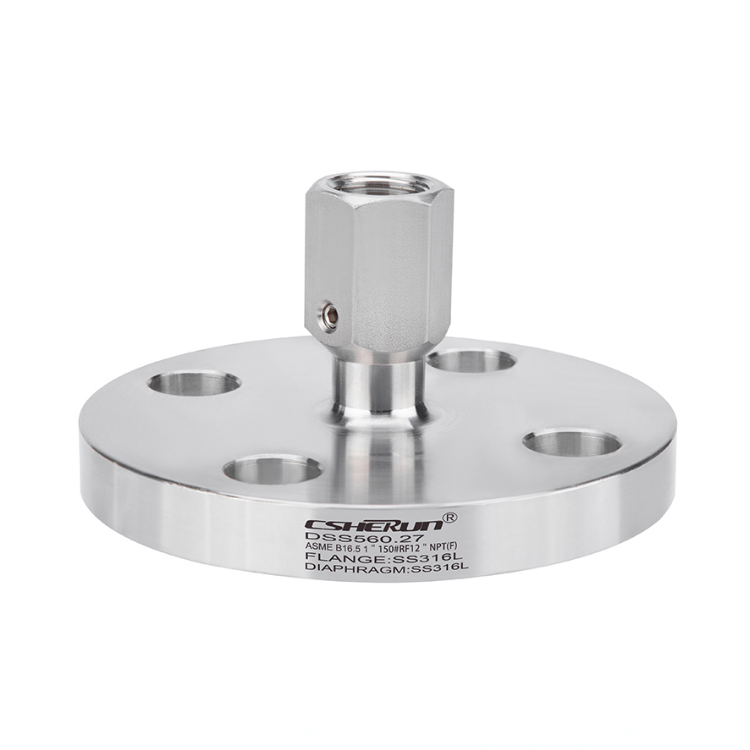

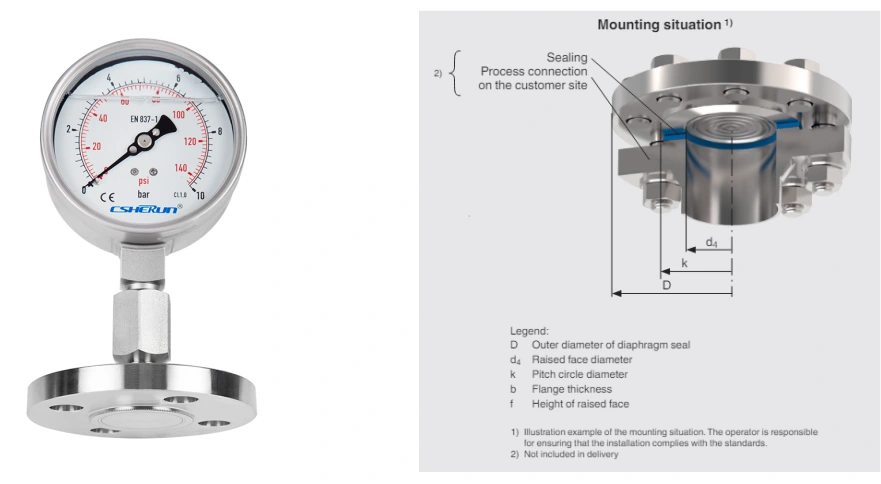

Mô hình DSS560 với máy đo áp suất gắn trực tiếp
Các hệ thống niêm phong cơ hoành được gắn vào các kết nối hiện có, được hàn vào đường ống, lò phản ứng quá trình hoặc bể. Một cơ hoành làm bằng vật liệu thích hợp ngăn cách môi trường với dụng cụ đo. Không gian bên trong giữa cơ hoành và dụng cụ đo được lấp đầy hoàn toàn bằng chất lỏng lấp đầy hệ thống.
Áp suất của môi trường được chuyển qua màng cứng đàn hồi đến chất lỏng lấp đầy hệ thống và sau đó vào dụng cụ đo. Một con dấu cơ hoành và các thành phần của nó hoàn toàn phù hợp với nhau để đảm bảo phép đo đáng tin cậy.
Việc gắn con dấu cơ hoành vào các dụng cụ đo có thể được thực hiện thông qua kết nối trực tiếp, cho nhiệt độ cao thông qua một phần tử làm mát hoặc thông qua mao quản linh hoạt.
|
Phiên bản |
Con dấu cơ hoành có kết nối mặt bích |
|
Các phiên bản khác |
■ Per nace MR0175 / ISO 15156, sử dụng trong môi trường chứa H2S trong sản xuất dầu khí ■ mỗi NACE MR0103 / ISO 17945, kim loại có khả năng chống cracking stress sunfua hydro ■ Với bộ kiểm tra ngọn lửa theo khối lượng trước khi gắn vào khu vực 0 (EPL GA) |
|
Phạm vi áp suất |
Phạm vi áp suất tối đa phụ thuộc vào việc lựa chọn kết nối và thiết bị quá trình |
|
Kết nối với nhạc cụ |
■ Bộ điều hợp kết nối trục cho kết nối hàn ■ Bộ điều hợp kết nối phù hợp với thiết bị (ví dụ: g, g ¼, ½ npt hoặc ¼ npt) |
|
Loại gắn kết |
■ Gắn trực tiếp ■ mao dẫn ■ tản nhiệt |
|
Dịch vụ chân không |
■ Dịch vụ cơ bản ■ Dịch vụ nâng cao ■ Dịch vụ cao cấp |

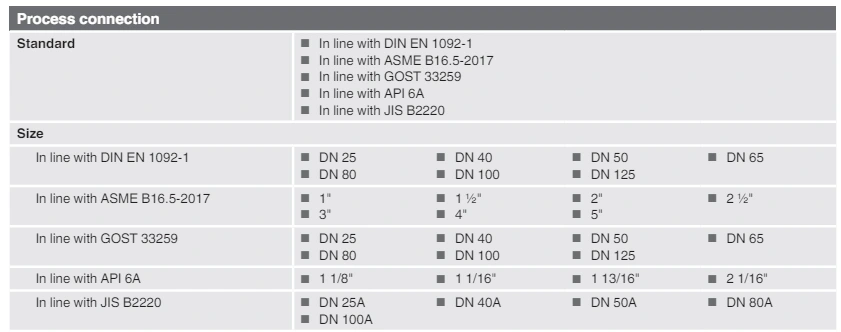

Các kết nối quy trình khác theo yêu cầu

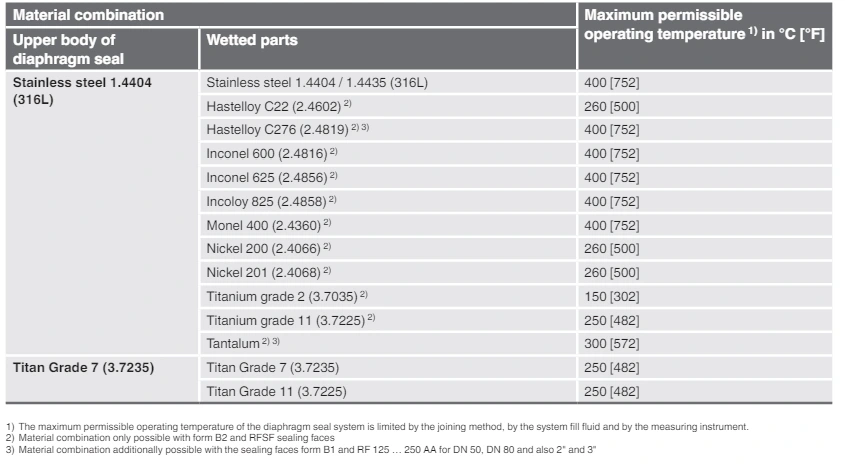

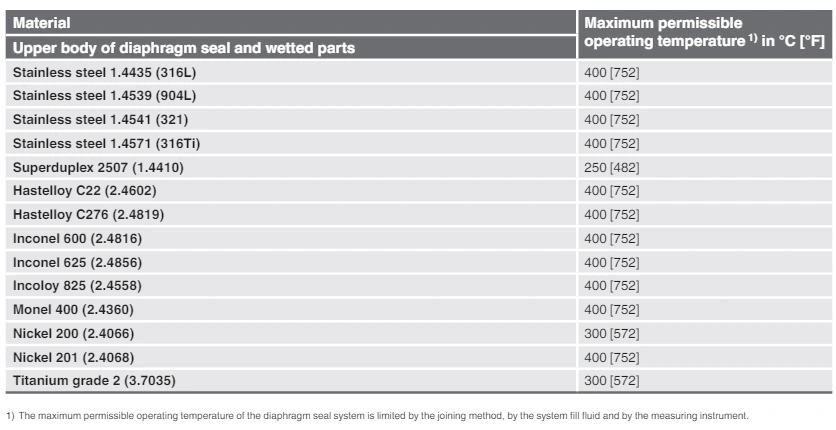

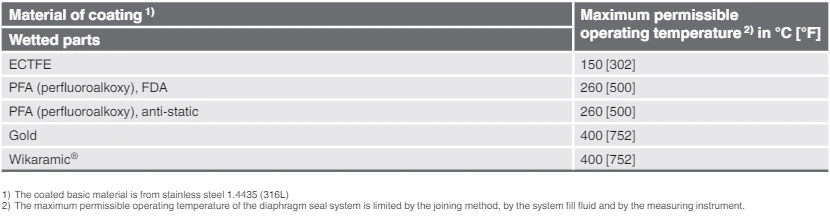

Vật liệu hơn nữa cho nhiệt độ quy trình đặc biệt theo yêu cầu.

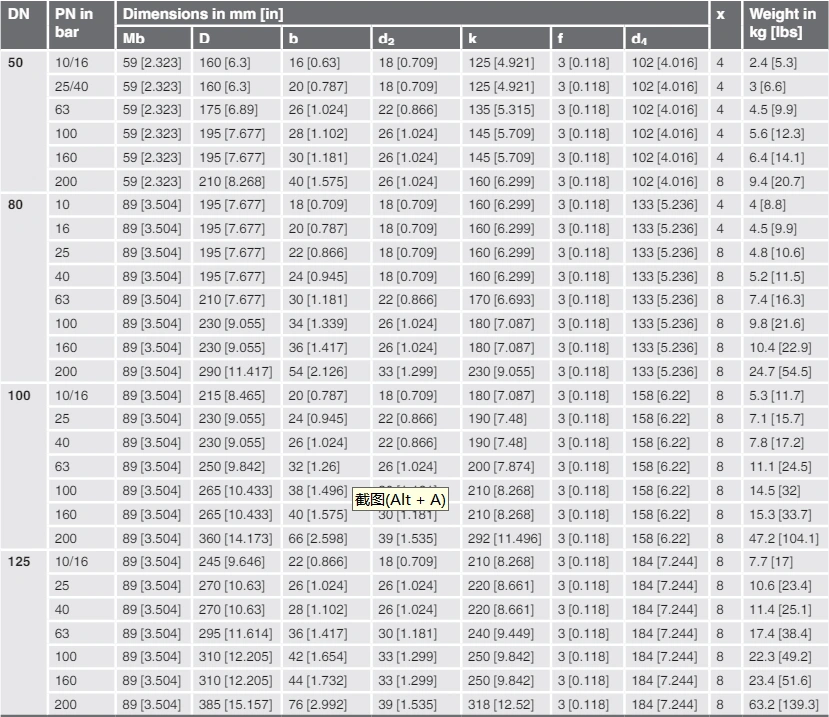

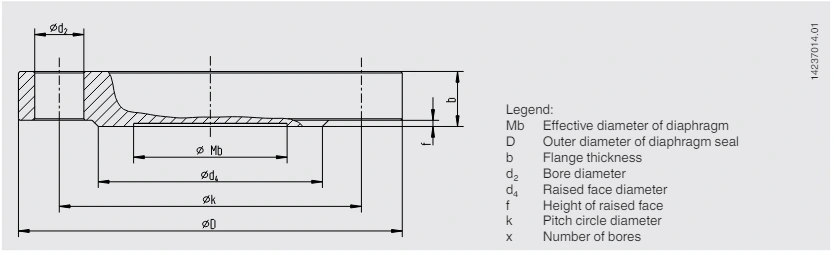

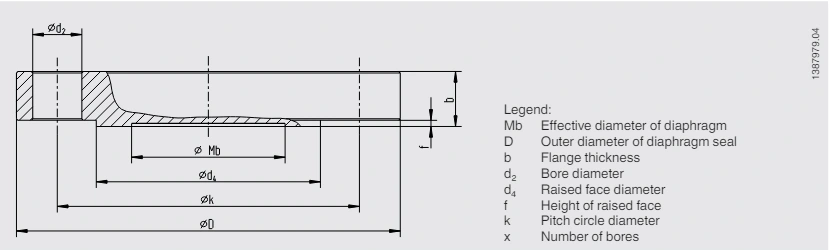

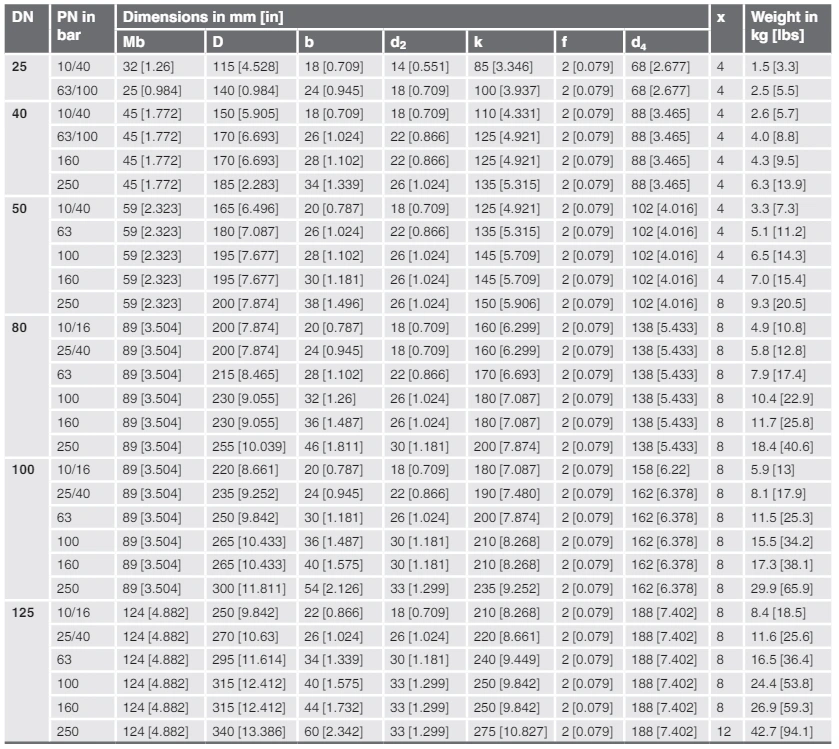

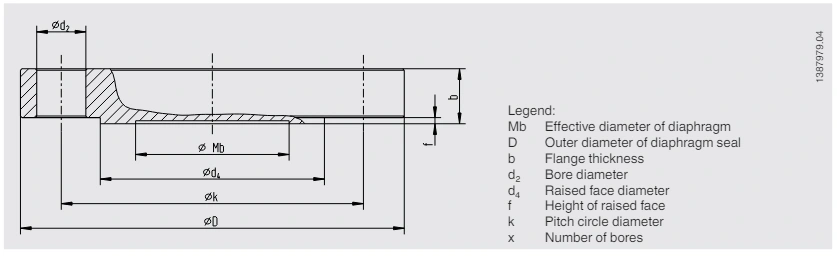

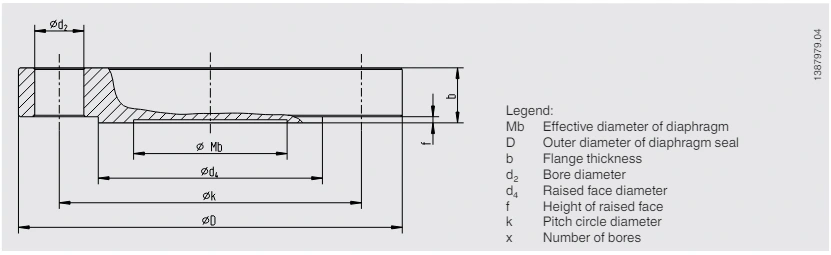

Kết nối mặt bích phù hợp với DIN EN 1092-1, Mẫu B
Kích thước hơn nữa và áp lực danh nghĩa cao hơn theo yêu cầu

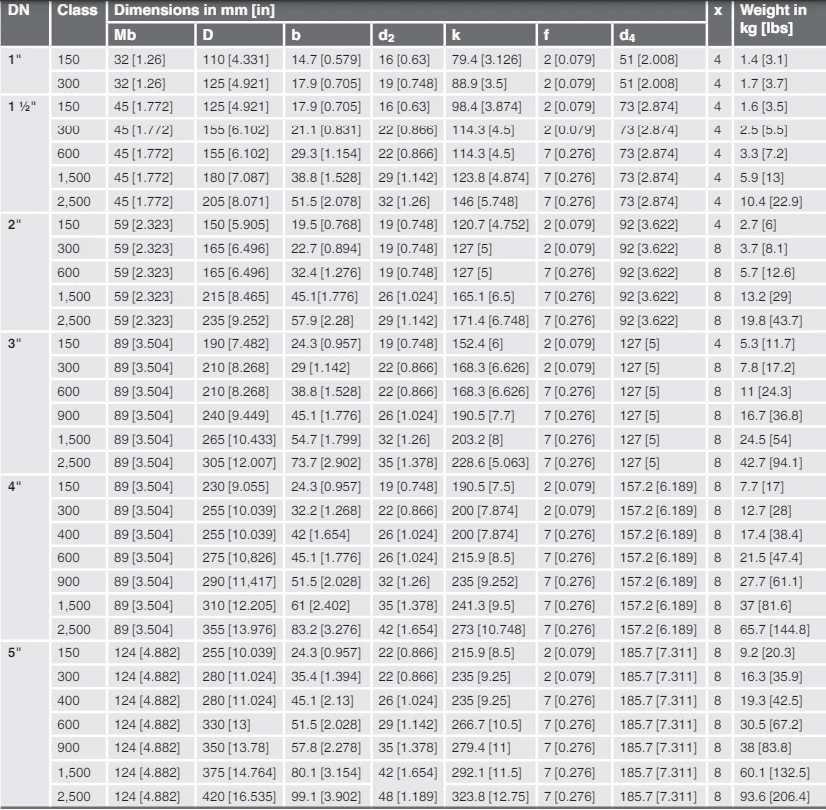

Kết nối mặt bích phù hợp với ASME B16.5-2017, RF
Kết nối mặt bích phù hợp với GOST 33259, loại B
Kích thước hơn nữa và áp lực danh nghĩa cao hơn theo yêu cầu

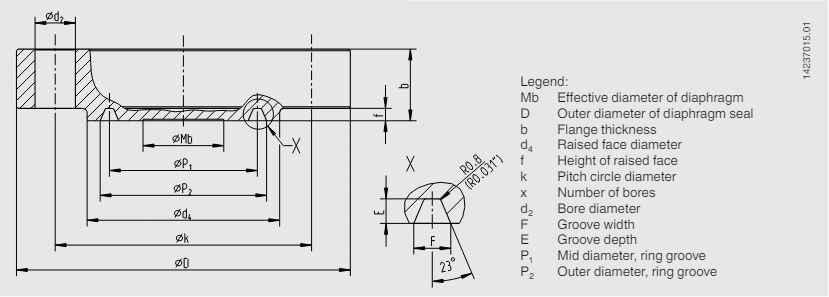

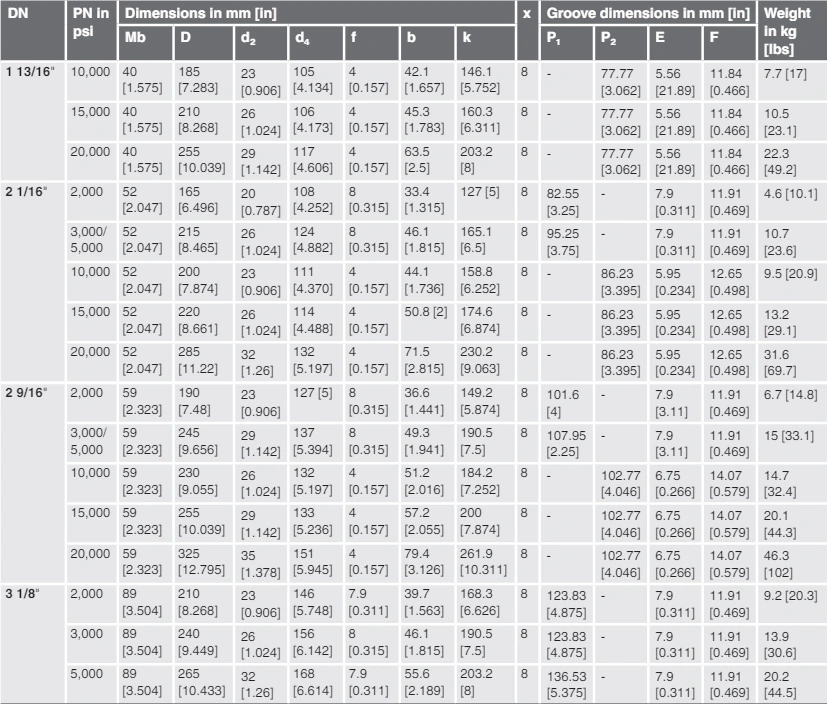

Kết nối mặt bích phù hợp với API 6A, Ring-Joint Groove
Kích thước hơn nữa và áp lực danh nghĩa cao hơn theo yêu cầu

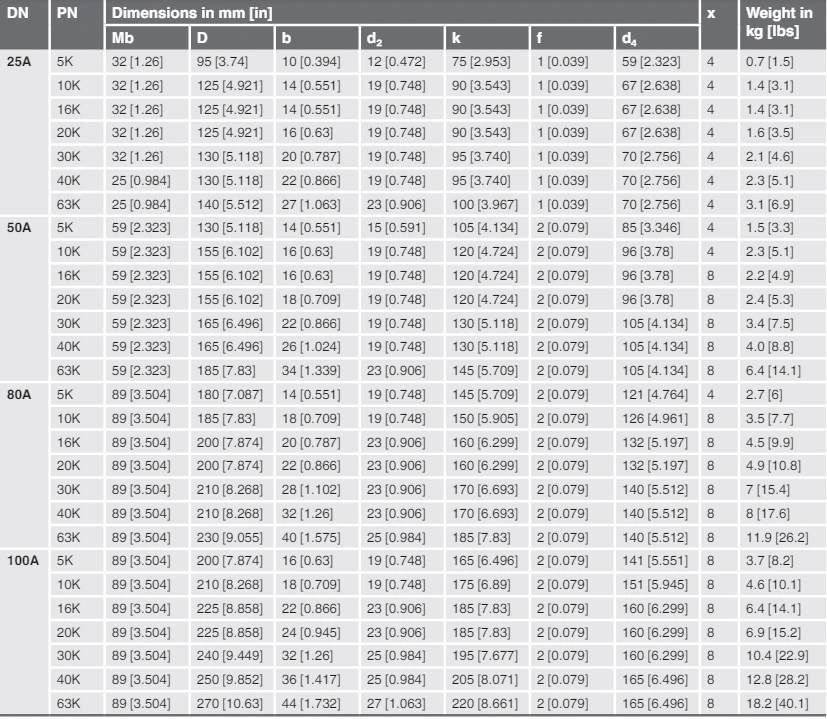

Kết nối mặt bích phù hợp với JIS B 2220, RF
Kích thước hơn nữa và áp lực danh nghĩa cao hơn theo yêu cầu

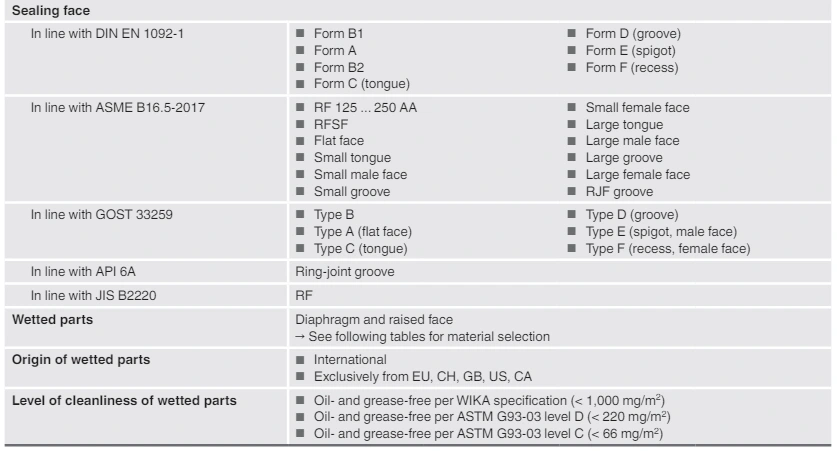

Mô hình con dấu / kết nối quá trình (tiêu chuẩn, kích thước mặt bích, áp suất danh nghĩa, mặt niêm phong) / kết hợp vật liệu (phần thân trên của con dấu cơ hoành, các bộ phận ướt) / mức độ sạch của các bộ phận ướt / nguồn gốc của các bộ phận bị ướt / thiết kế trên mỗi nace / kết nối với dụng cụ đo / chứng chỉ / vòng xả
Mô hình dấu ấn cơ hoành / Mô hình dụng cụ đo áp suất (trên mỗi bảng dữ liệu) / lắp (lắp trực tiếp, phần tử làm mát, mao quản) / kết hợp vật liệu (phần thân trên của con dấu diphragm, các bộ phận ướt) / phút. và tối đa. Quá trình nhiệt độ / phút. và tối đa. Nhiệt độ xung quanh / Dịch vụ chân không / Hệ thống lấp đầy chất lỏng / Giấy chứng nhận / Chênh lệch chiều cao / Mức độ sạch của các bộ phận ướt / Nguồn gốc của các bộ phận được làm ướt / Thiết kế trên mỗi NACE / DEAL
