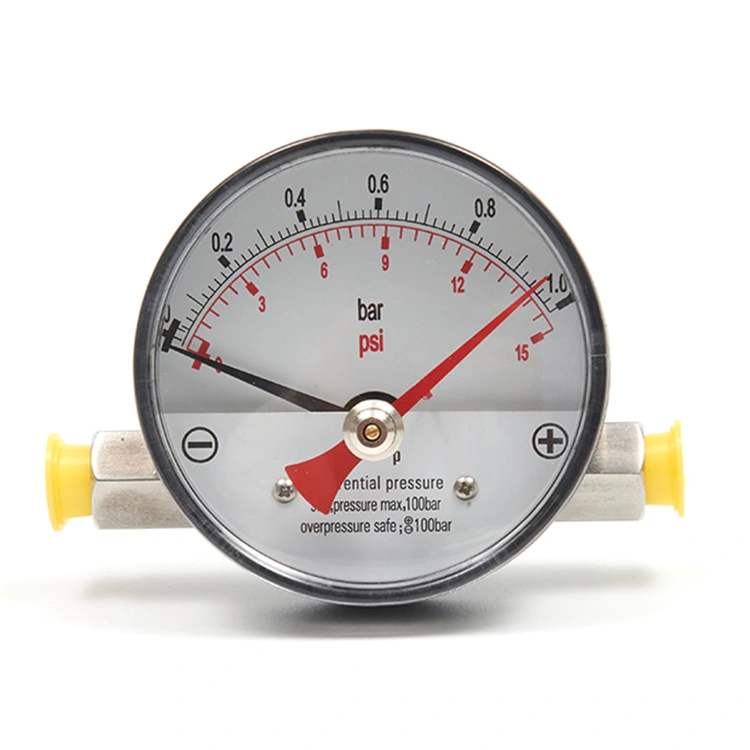

Đồng hồ đo áp suất vi sai có kiểu pít-tông từ tính DP80 có thiết kế pít-tông từ tính giúp nâng cao độ nhạy và độ chính xác của đồng hồ đo. Tính năng cải tiến này cho phép con trỏ chuyển động mượt mà và nhạy hơn, cung cấp cho bạn số đọc chính xác ngay cả trong môi trường đầy thử thách.
Được thiết kế để chịu được điều kiện khắc nghiệt trong sử dụng công nghiệp, Model DP80 tự hào có cấu trúc hoàn toàn bằng kim loại bền bỉ đảm bảo hiệu suất lâu dài. Thiết kế piston từ tính của nó cũng giảm thiểu ma sát và mài mòn, kéo dài tuổi thọ của máy đo và giảm yêu cầu bảo trì.
Là nhà sản xuất đồng hồ đo chênh lệch áp suất hàng đầu, Nhà máy CSHERUN cam kết cung cấp các sản phẩm chất lượng cao và dịch vụ khách hàng đặc biệt. Model DP80 của chúng tôi được thiết kế và sản xuất để đáp ứng các tiêu chuẩn nghiêm ngặt của ngành công nghiệp, đảm bảo độ tin cậy và độ chính xác trong nhu cầu đo áp suất của bạn.
Cho dù bạn đang làm việc trong ngành dầu khí, hóa chất, sản xuất điện hay xử lý nước, Đồng hồ đo áp suất vi sai với Piston từ tính - Model DP80 - là giải pháp đáng tin cậy của bạn để đo áp suất chính xác. Hãy liên hệ với Nhà máy CSHERUN ngay hôm nay để tìm hiểu thêm về các sản phẩm và dịch vụ của chúng tôi.
●Đối với môi trường khí và lỏng không có độ nhớt cao hoặc kết tinh
●Hệ thống lọc
●Giám sát máy bơm
●Mạch làm mát
●Hệ thống đường ống
●Dải đo chênh lệch áp suất 0 ... 400 mbar đến 0 ... 10 thanh
●Vỏ hệ thống nhỏ gọn từ thép không gỉ, thích hợp với áp suất làm việc cao (áp suất tĩnh), tùy chọn 100, 250 hoặc 400 thanh
●An toàn quá tải ở hai bên ở mức tối đa áp lực làm việc
●Trường hợp hệ thống và chỉ báo có thể trao đổi tại chỗ
●Có thể trang bị thêm tối đa 2 điểm tiếp xúc sậy và điều chỉnh tại chỗ
Gắn theo ký hiệu gắn liền
⊕ áp suất cao, ⊖ áp suất thấp
Áp suất p1 và p2 tác động lên phía ⊕ và ⊖ của buồng đo, được ngăn cách bởi piston từ tính chịu áp suất hoặc piston từ tính。
Sự chênh lệch áp suất gây ra chuyển động dọc trục (độ lệch) của piston được đỡ bởi lò xo phạm vi đo.
Một nam châm hình khuyên được gắn trên con trỏ của dụng cụ đi theo nam châm tích hợp trong piston sao cho mỗi vị trí của piston được gán một vị trí xác định của con trỏ.
Thiết kế này cho phép tách biệt cơ học hoàn toàn giữa hệ thống đo lường và chỉ thị đồng thời loại bỏ mọi rò rỉ ra bên ngoài.
Với lưu lượng thể tích từ phía ⊕ đến phía ⊖ trong buồng đo được giảm thiểu nhờ thiết kế cơ học và sẽ không ảnh hưởng đến các quy trình tiêu chuẩn.
|
Kích thước danh nghĩa (mm) |
80 |
|
|
Phạm vi tỷ lệ |
0 ... 400 mbar đến 0 ... 10 thanh |
|
|
Độ chính xác chỉ định |
± 3 % giá trị toàn thang đo khi chênh lệch áp suất tăng dần |
|
|
Tối đa. áp suất làm việc (áp suất tĩnh) |
■ 100 thanh ■ 250 thanh ■ 400 thanh |
|
|
An toàn quá tải |
hai bên để áp suất làm việc tối đa |
|
|
Nhiệt độ cho phép |
Môi trường xung quanh: 0 ... +60 °C Trung bình: Tối đa +100 °C |
|
|
Bảo vệ chống xâm nhập theo tiêu chuẩn IEC/EN 60529 |
lP54 |
|
|
Vật liệu bị ướt |
Buồng đo có kết nối áp suất Thép không gỉ 1.4571, 2 x G ¼ cái, ở bên phải và bên trái, thẳng hàng (EN 837-1/7.3) ■ Các kết nối áp suất khác thông qua ren đực hoặc ren cái ■ Giá đỡ phía dưới hoặc giá đỡ phía sau, ⊕ kết nối bên trái ■ Bộ lọc tinh tế được tích hợp vào kết nối ⊕
yếu tố áp lực Lò xo nén, thép không gỉ 1.4310
Piston từ Piston Thép không gỉ 1.4571, nam châm: Ferrite cứng |
|
|
Vật liệu không ướt |
Quay số Nhôm, màu trắng, chữ: Tỷ lệ, bên ngoài màu đen (thanh), bên trong màu đỏ (psi) Con trỏ Nhôm, màu đen Cửa sổ bằng nhựa trong suốt không vỡ vụn, có nắp đậy trong hộp |
|
|
gắn kết |
Gắn bằng phương pháp: ■ Đường đo cứng nhắc ■ Mặt bích lắp bảng điều khiển ■ Giá đỡ dụng cụ để treo tường |
|
