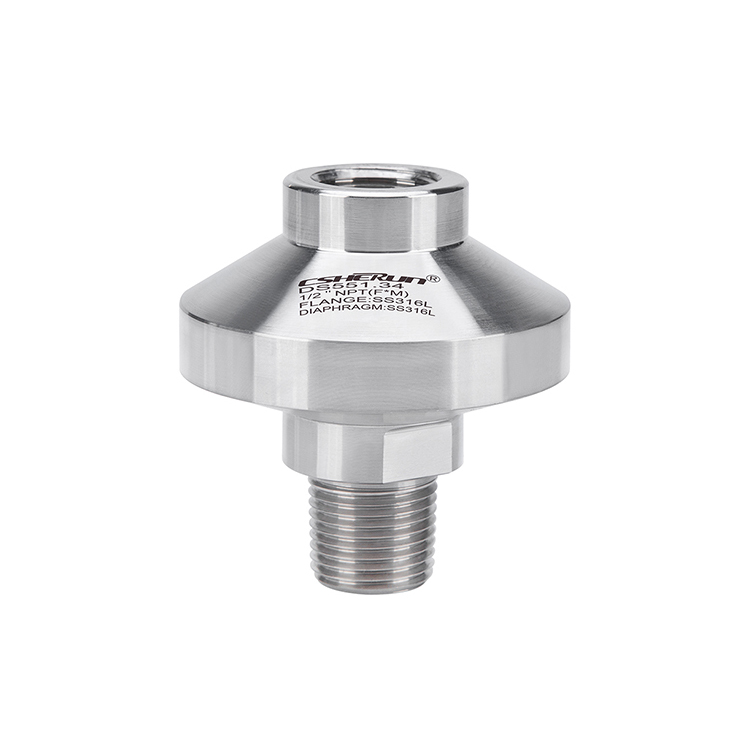

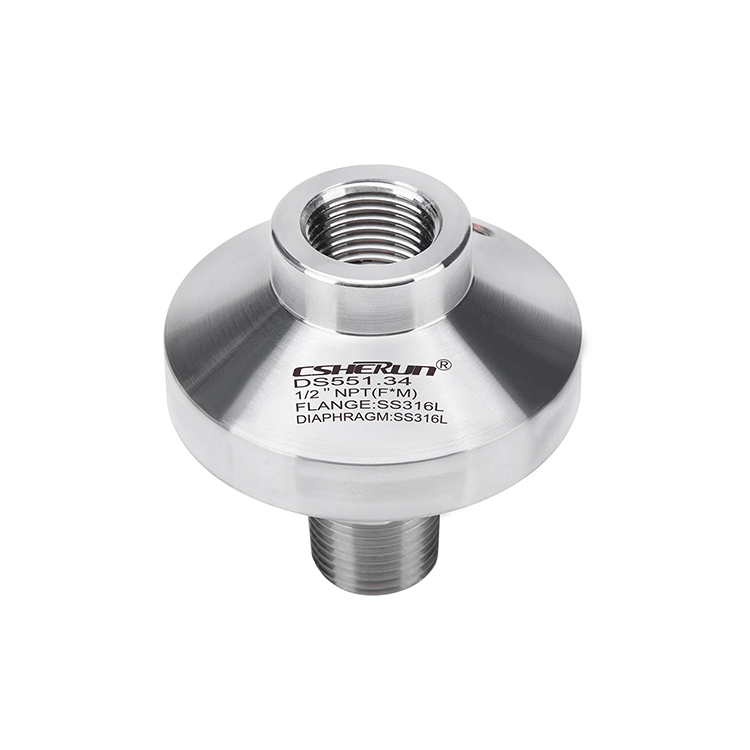

Con dấu cơ hoành có kết nối ren

Ứng dụng

● Đối với phương tiện truyền thông hung hăng, nóng, ăn mòn, nguy hiểm môi trường

● Công nghiệp dầu khí, ngành công nghiệp hóa chất và hóa dầu

● Xử lý nước

● Ứng dụng đa năng trong ứng dụng

Các tính năng đặc biệt

● Xử lý kết nối với luồng

● Phiên bản có cơ hoành bên trong, các bộ phận được hàn đầy đủ

● Lựa chọn lớn các kết nối và vật liệu quy trình

● Kết nối Flushing tùy chọn có sẵn

● Áp suất cao lên đến 1.000 bar [14,500 psi] có thể đạt được

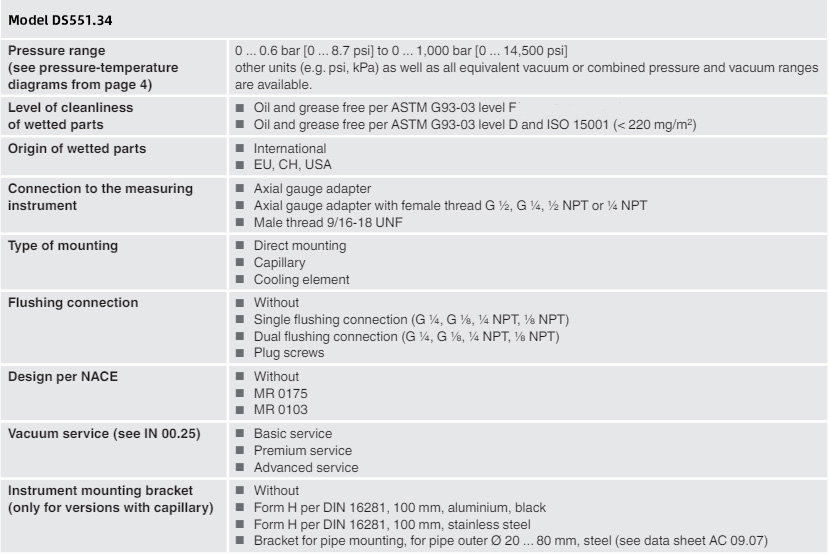

Đặc điểm kỹ thuật

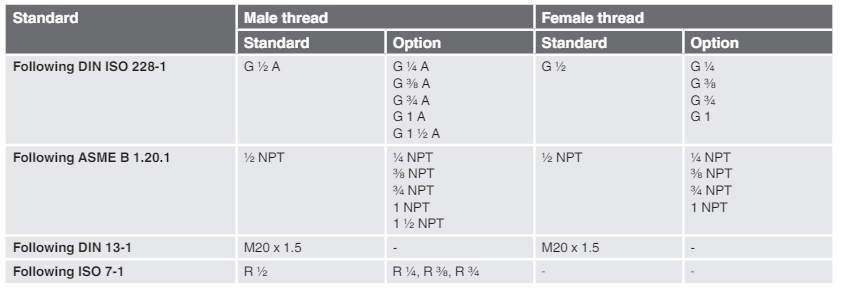

Kết nối xử lý

Các kết nối quy trình khác theo yêu cầu

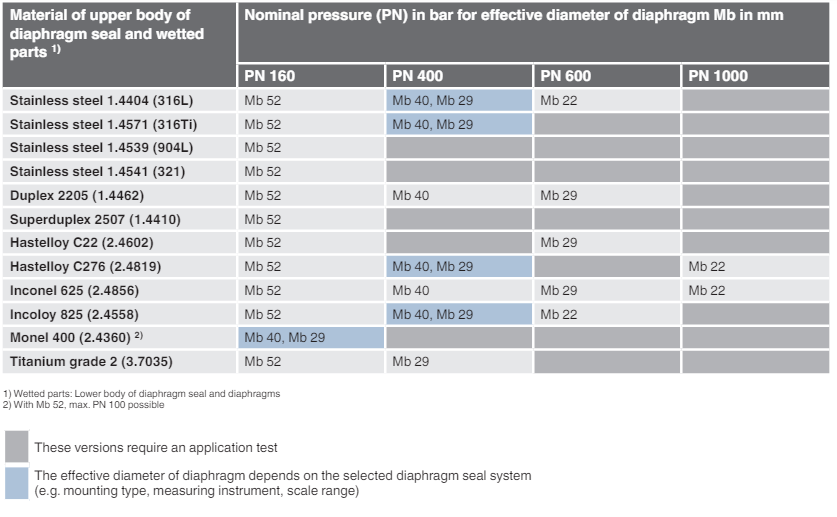

Áp lực danh nghĩa cho phép (PN)

Áp suất danh nghĩa cho phép (PN) của hệ thống phốt màng chắn là kết quả của vật liệu được chọn và phụ thuộc vào đường kính màng chắn hiệu quả của con dấu cơ hoành (xem bảng bên dưới). Ngoài ra, xếp hạng áp suất/nhiệt độ cho phép phải được tính đến. Cho các sơ đồ nhiệt độ áp suất liên quan.

Nhiệt độ quá trình cho phép tối đa của hệ thống phốt màng cũng bị giới hạn bởi phương pháp nối, bởi chất lỏng lấp đầy hệ thống và bởi dụng cụ đo.

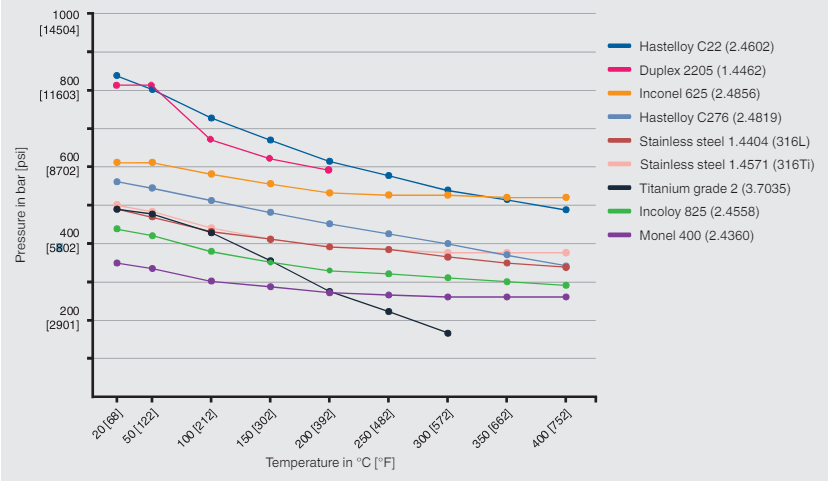

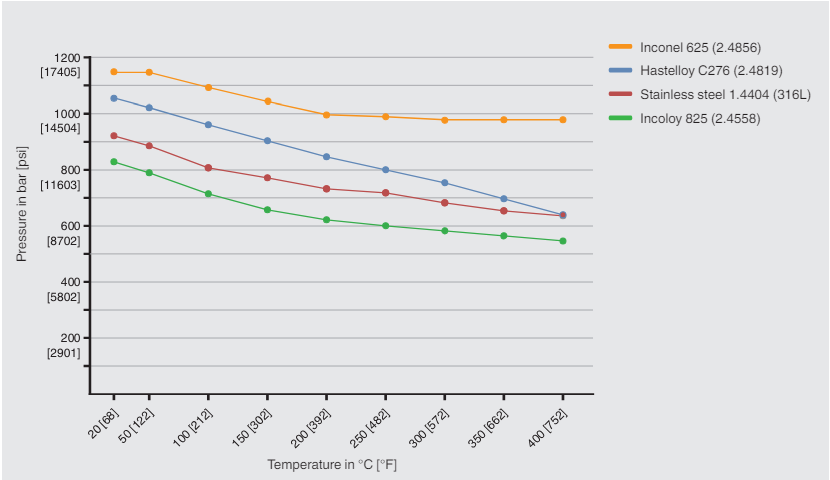

Sơ đồ nhiệt độ áp suất

Đường kính hiệu quả của cơ hoành MB 52 mm

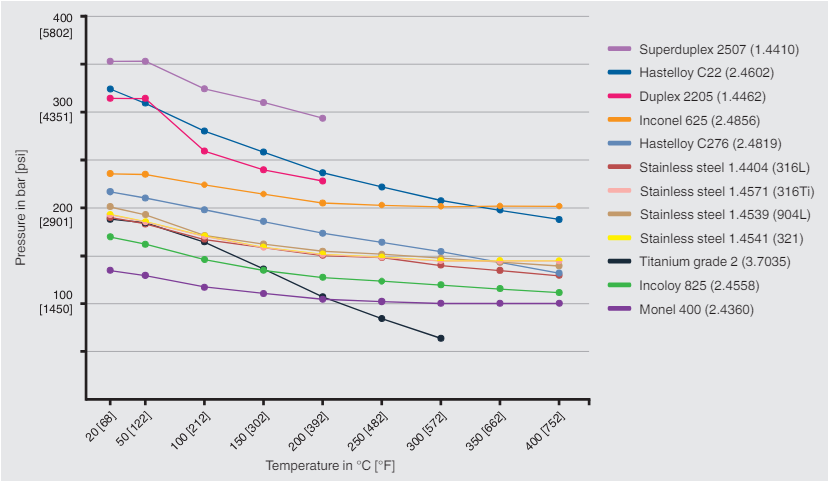

Sơ đồ nhiệt độ áp suất

Đường kính hiệu quả của cơ hoành MB 40 mm

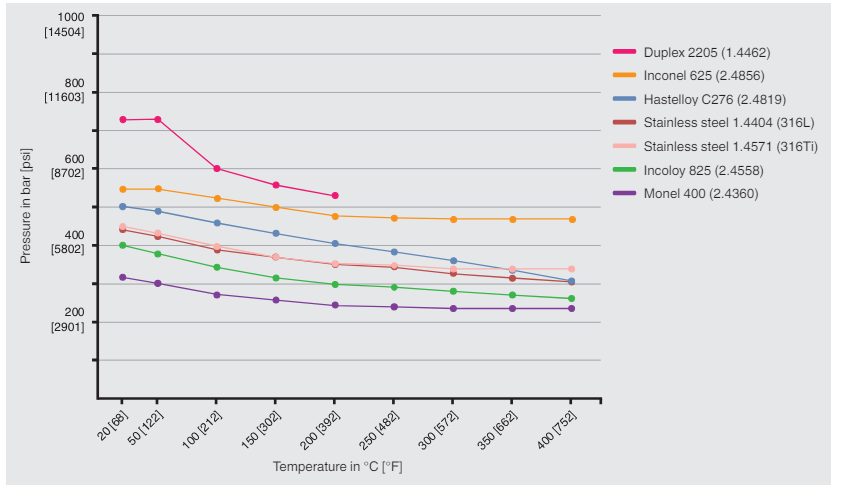

Sơ đồ nhiệt độ áp suất

Đường kính hiệu quả của cơ hoành MB 29 mm

Sơ đồ nhiệt độ áp suất

Đường kính hiệu quả của cơ hoành MB 22 mm

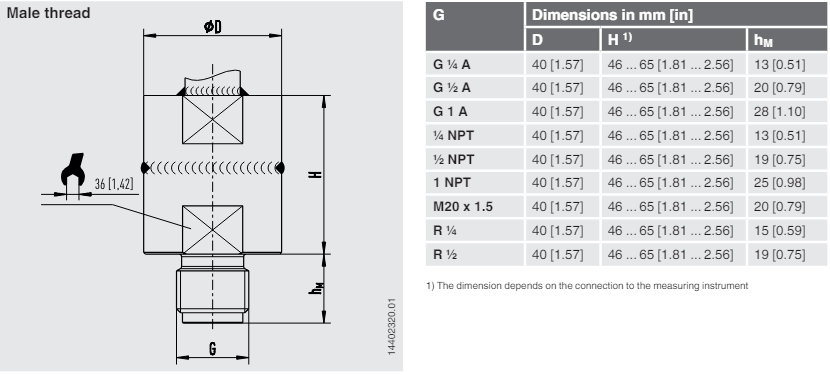

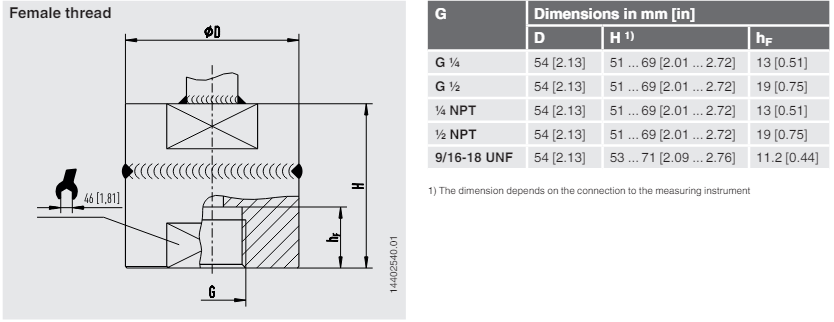

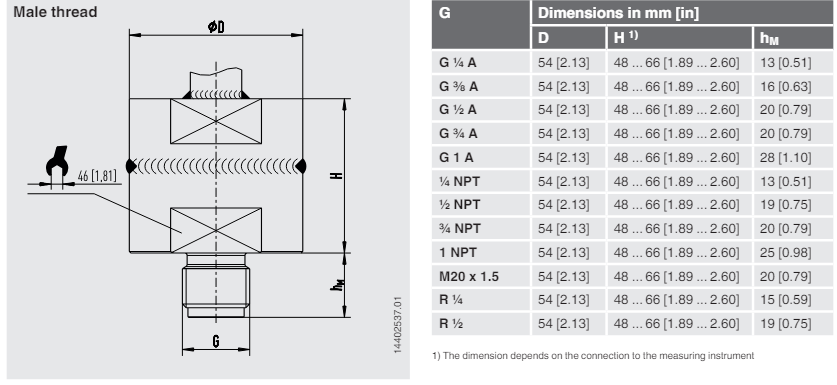

Con dấu cơ hoành, mô hình DS551.34

Đường kính hiệu quả của cơ hoành MB 52 mm

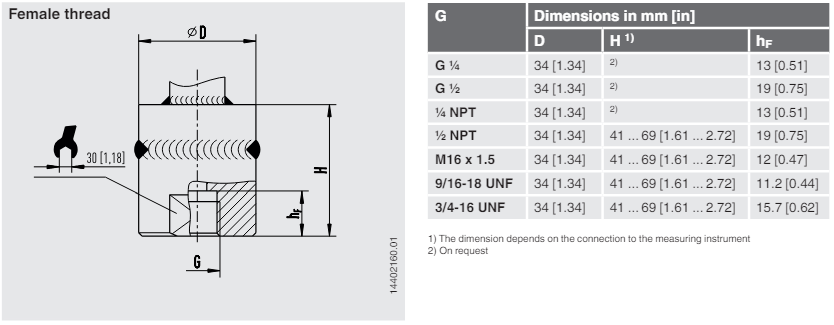

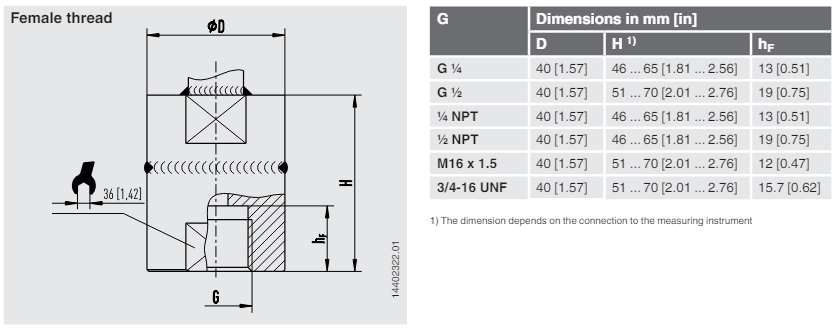

Con dấu cơ hoành, mô hình DS551 .34

Đường kính hiệu quả của cơ hoành MB 40 mm

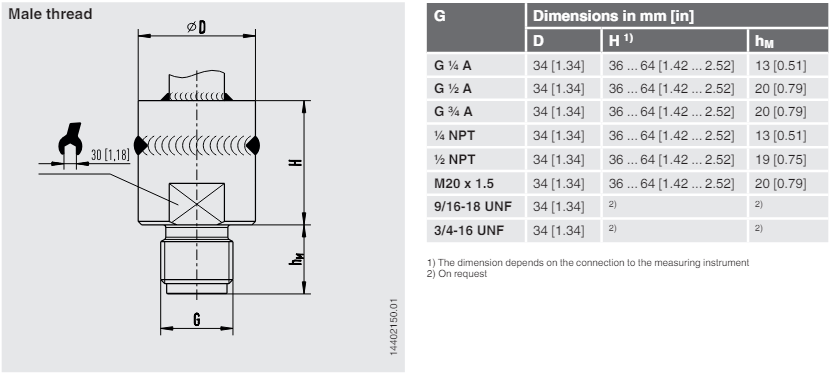

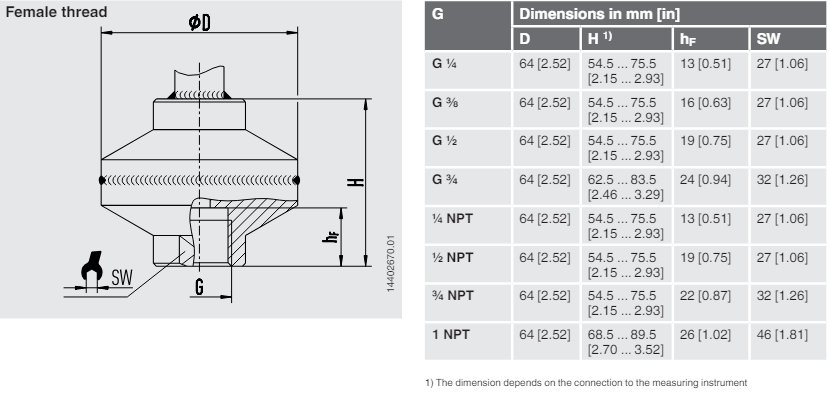

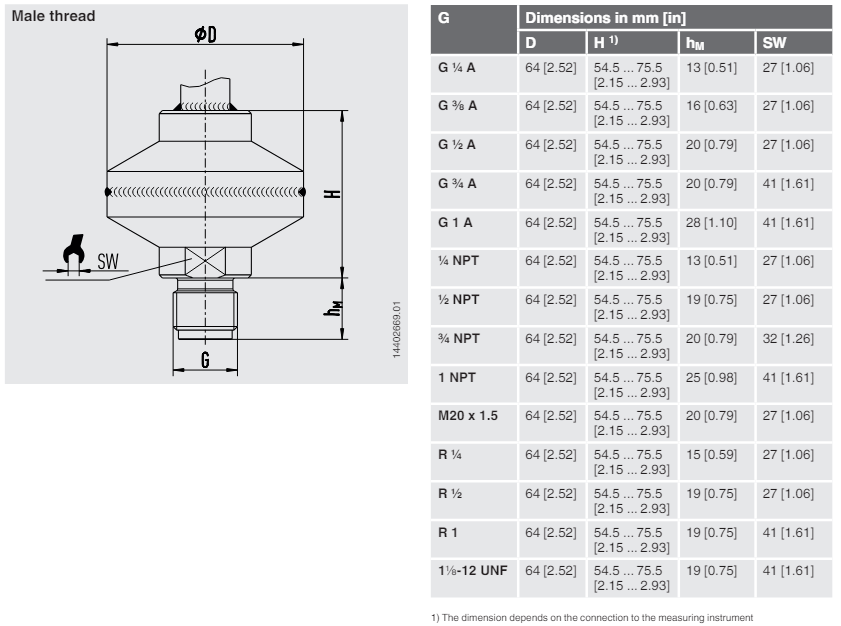

Con dấu cơ hoành, mô hình DS551.34

Đường kính hiệu quả của cơ hoành MB 29 mm

Con dấu cơ hoành, mô hình DS551 .34

Đường kính hiệu quả của cơ hoành MB 22 mm

Con dấu cơ hoành:

Mô hình con dấu / kết nối quá trình (tiêu chuẩn kết nối quá trình, luồng, xếp hạng áp suất danh nghĩa) / vật liệu (phần thân trên, cơ hoành, phần thân dưới) / kết nối Flushing (vít cắm) / kết nối với thiết bị đo / mức độ sạch của các bộ phận ướt / nguồn gốc của các bộ phận bị ướt / chứng chỉ

Hệ thống con dấu cơ hoành:

Mô hình con dấu / kết nối quá trình (tiêu chuẩn kết nối quá trình, chỉ chủ, xếp hạng áp suất danh nghĩa) / vật liệu (phần thân trên, cơ hoành, phần thân dưới) / kết nối Flushing (vít cắm) / mô hình dụng cụ đo áp suất (trên mỗi bảng dữ liệu) / gắn (gắn trực tiếp, phần tử làm mát, mao mạch) / min. và tối đa. Quá trình nhiệt độ / phút. và tối đa. Nhiệt độ môi trường / Dịch vụ chân không / Truyền áp suất Trung bình / Giấy chứng nhận / Chênh lệch chiều cao / Mức độ sạch của các bộ phận ướt / Nguồn gốc của các bộ phận ướt / Khung lắp dụng cụ
