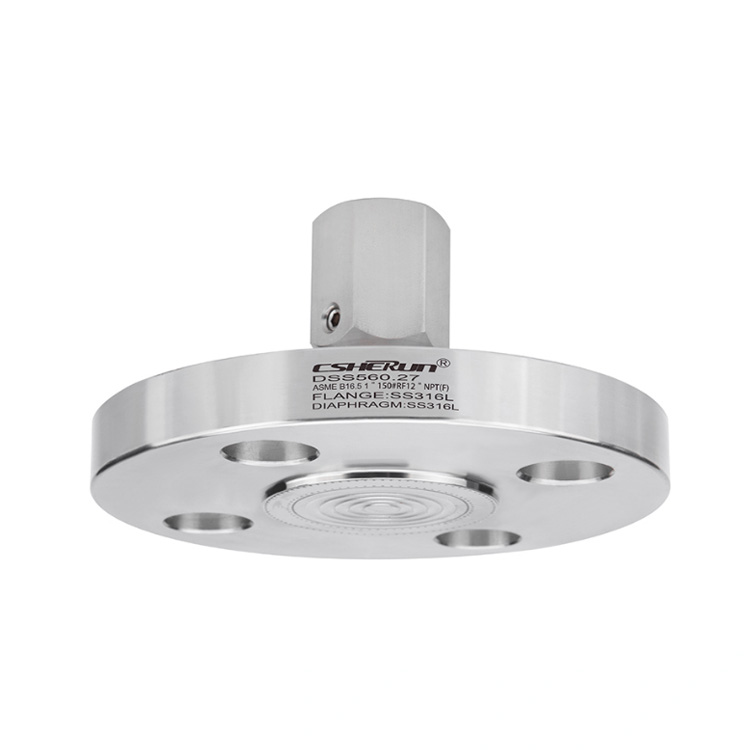

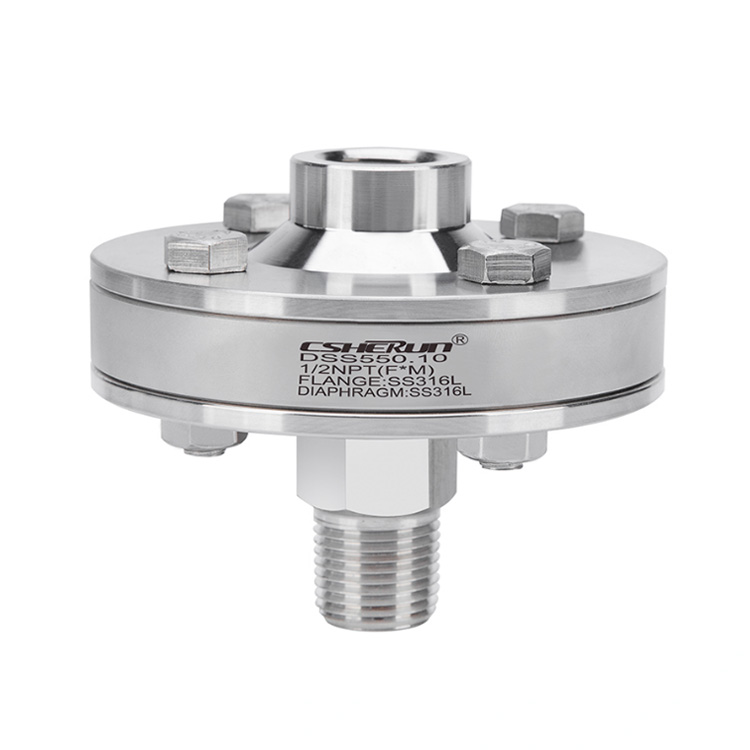

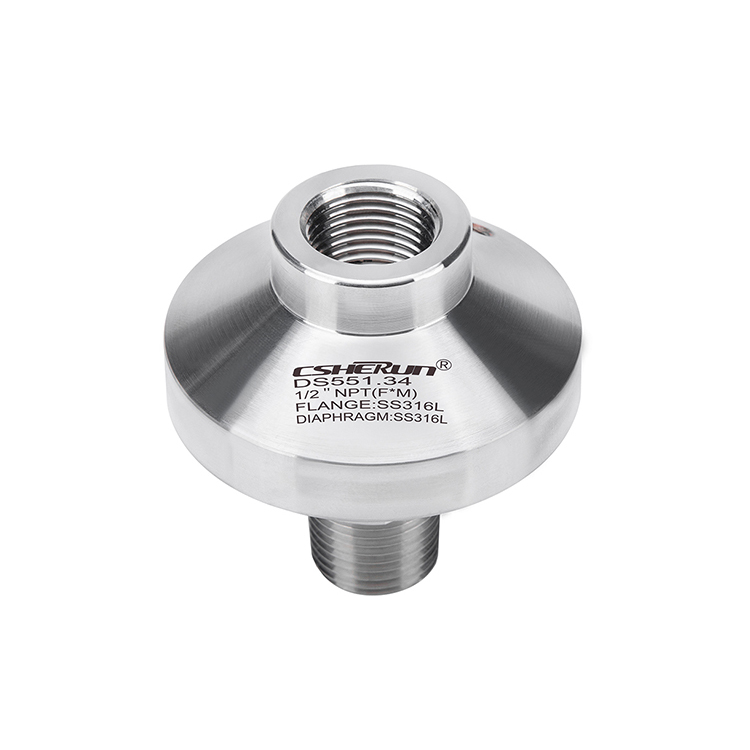

Phớt màng là thiết bị dùng để đo áp suất chất lỏng, đặc biệt khi chất lỏng đo không tương thích với phần tử cảm biến của dụng cụ, có thể ăn mòn các bộ phận bên trong của dụng cụ đo, chất lỏng có độ nhớt cao hoặc chứa chất rắn lơ lửng và dễ đông cứng khi nhiệt độ thay đổi.
Nguyên lý làm việc của Phớt màng dựa trên tính không nén được của chất lỏng. Nó cách ly chất lỏng xử lý khỏi bộ phận cảm biến của thiết bị đo thông qua một màng ngăn đàn hồi, được kết nối với thân phớt màng. Khoang bên trong giữa màng ngăn và bộ phận đo (chẳng hạn như ống lò xo) trước tiên được sơ tán và sau đó được đổ đầy chất lỏng làm đầy đã được khử khí thích hợp. Bằng cách này, ứng suất cơ học do chất lỏng xử lý tạo ra trên màng ngăn có thể được truyền đến bộ phận đo thông qua chất lỏng làm đầy, từ đó thực hiện phép đo áp suất chất lỏng.
Phớt màng có liên quan đến các lĩnh vực ứng dụng sau
Hóa chất và hóa dầu: Trong các nhà máy hóa chất, nhà máy lọc dầu và những nơi khác, màng ngăn có thể được sử dụng để đo áp suất của chất lỏng ăn mòn, nhiệt độ cao, áp suất cao hoặc chứa hạt rắn.
Ngành dược phẩm: Trong quy trình dược phẩm, màng ngăn có thể đảm bảo bịt kín đường ống và thiết bị phân phối thuốc, ngăn ngừa ô nhiễm và lây nhiễm chéo, đồng thời đảm bảo độ tinh khiết và chất lượng của thuốc.
Công nghiệp thực phẩm: Trong quá trình chế biến và vận chuyển thực phẩm, màng ngăn có thể được sử dụng để ngăn chặn rò rỉ và ô nhiễm thực phẩm, đảm bảo vệ sinh và chất lượng thực phẩm.
Các ngành công nghiệp khác: Chẳng hạn như kiềm, sợi hóa học, thép và các ngành công nghiệp khác, màng ngăn cũng được sử dụng rộng rãi để đo áp suất của môi trường chất lỏng.
Tính năng và ưu điểm của Phớt màng
Hiệu ứng cách ly: Cách ly hiệu quả chất lỏng xử lý và dụng cụ đo lường để bảo vệ dụng cụ khỏi bị ăn mòn và nhiễm bẩn chất lỏng.
Khả năng thích ứng mạnh: Thích hợp với nhiều điều kiện làm việc phức tạp khác nhau, như nhiệt độ cao, áp suất cao, chất lỏng ăn mòn, v.v.
Đo lường chính xác: Thông qua sự dẫn truyền của chất lỏng làm đầy, áp suất chất lỏng có thể được đo chính xác.
An toàn và đáng tin cậy: Thiết kế hợp lý, an toàn và đáng tin cậy, có thể ngăn chặn rò rỉ và ô nhiễm chất lỏng.
Vật liệu của màng ngăn và vòng đệm phải được lựa chọn theo đặc tính và nhiệt độ của chất lỏng xử lý để đảm bảo rằng chúng có thể chịu được sự xói mòn hóa học và ảnh hưởng nhiệt độ của chất lỏng. Đồng thời, việc lựa chọn chất lỏng làm đầy cũng phải dựa trên tính chất và nhiệt độ của chất lỏng để tránh mọi sự nhiễm bẩn hoặc hư hỏng có thể xảy ra.
